| Nombre De La Marca: | WINLEY |
| Número De Modelo: | El S-300/15 |
| Cuota De Producción: | 1Unidad |
| Precio: | $5000-$150000 |
| Detalles Del Embalaje: | Casilla de madera contrachapada |
| Condiciones De Pago: | T/T |

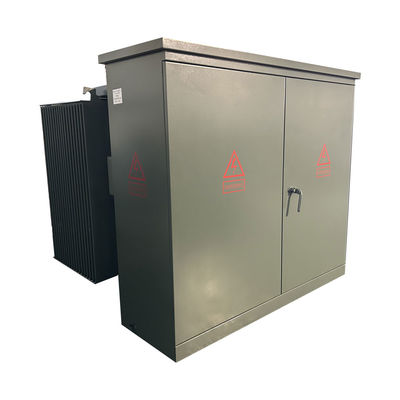

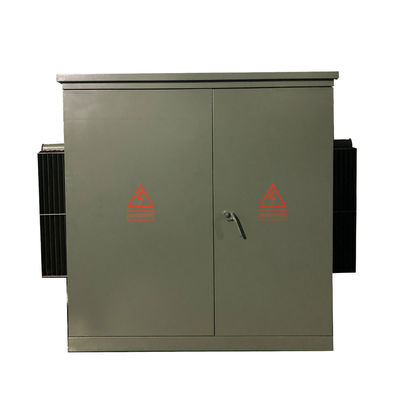

300 Kva Transformador montado en una plataforma de tres fases con aceite sumergido de paso a paso 12470V a 480V
- ¿ Qué?
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Tres fases |
| Capacidad | 300 KVA |
| Grupo de vectores | No lo sé. |
| Voltagem primaria | 12407GrdY/7200 |
| Clase de tensión primaria | Clase de 15 kV |
| Fasor primario | Wye de tierra |
| BIL primario | 95 KV |
| Voltagem secundaria | 480Y/277 |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Fasor secundario | No se puede. |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Impedancia (típica) | 1.2-6.0% Típico |
| Tipo de conexión primaria | Frente muerto |
| Materiales de enrollamiento | De cobre |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| Peso total (Líquido lleno) * | 3,637 libras |
| Eficiencia en % | 99.00% |
| Sin pérdida de carga (en vatios) | +/- 500 W |
| Pérdida de carga total (en vatios) al 100% | +/- 3 000 W |
| Pérdida total de carga (en vatios) al 100% | +/- 3.500 W |
Características estándar
1) La parte del transformador y la parte del gabinete de control de la variante estadounidense, de las cuales la parte del transformador es una estructura totalmente sellada,y el aceite aislante puede ser dos tipos de aceite de punto de encendido alto o aceite ordinario.

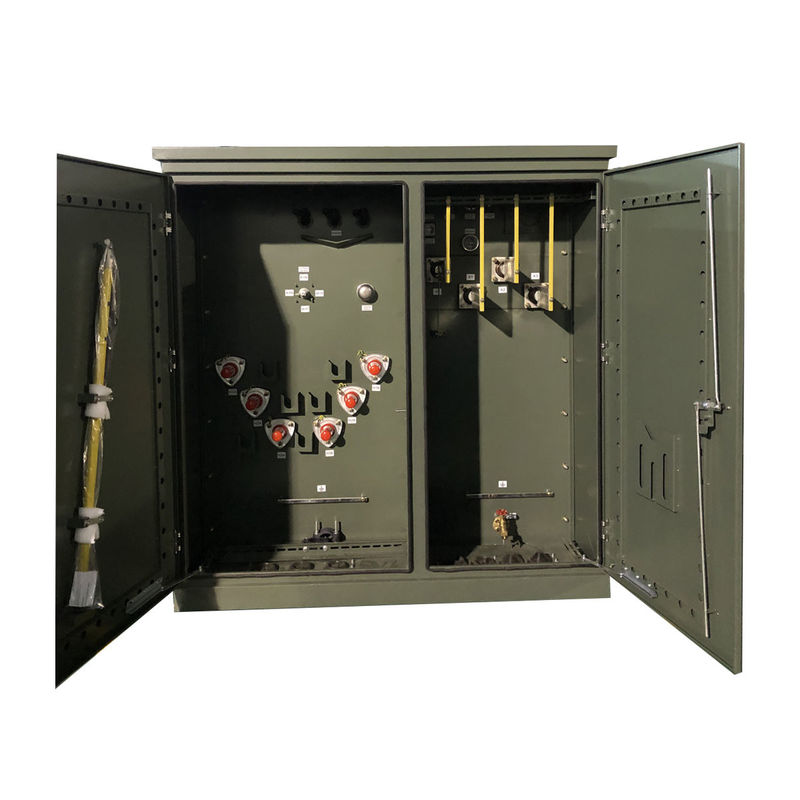

2) El gabinete de control está dividido en una sala de alta tensión y una de baja tensión.
3)La sala de alta tensión está equipada con: enchufe de cable de alta tensión, detector de rayos, manija de operación del interruptor de carga, manija del interruptor de toque de no excitación, fusible de enchufe, válvula de liberación de presión,el termómetro, medidor de presión, medidores de posición de aceite, tapones de llenado de aceite, válvulas de escape de aceite, etc., interruptores de carga, cambiadores de grifo de excitación apagada, fusibles de enchufe, etc.están todos sumergidos en aceite de transformador junto con el núcleo del transformadorEl cable de alta tensión y el transformador están conectados por conectores de cable de codo.
4)El lado de baja tensión puede instalarse con interruptores de aire, transformadores de corriente, así como medidores de energía eléctrica, amperios y volímetros,y circuitos de salida y dispositivos de compensación de la capacidad se pueden configurar de acuerdo con las necesidades del usuario.
Dibujos técnicos
Especificación
| Capacidad nominal | Pérdida | Dimensión ((mm) | Peso (en kg) | ||||
| Pérdida sin carga (W) | Pérdida durante la carga | No | D | H. | Peso del aceite (L) | Peso total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| de una potencia de 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| Las demás: | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| Las demás: | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| Las demás: | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| Las demás: | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| Las demás: | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Fotos de la fábrica
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos un fabricante con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
