| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | SCB10-2500/15: el valor de las emisiones de CO2 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $10000-$100000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | - ¿ Qué? | Capacidad nominal: | 2500KVA o personalizar |
|---|---|---|---|
| Método de enfriamiento: | AN/FA | Voltado de entrada: | 13200 |
| Voltado de salida: | 480Y/277 | normalidad: | AS60076 |
| Materiales básicos: | Acero del silicio | Aumento de la temperatura: | 100℃ |
| Alta luz: | Transformador de distribución eléctrica de resina epoxi,Transformador de distribución eléctrica de 2500kva,Transformador de resina epoxi 13200V |
||

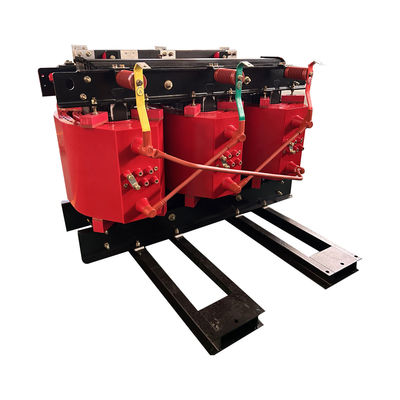

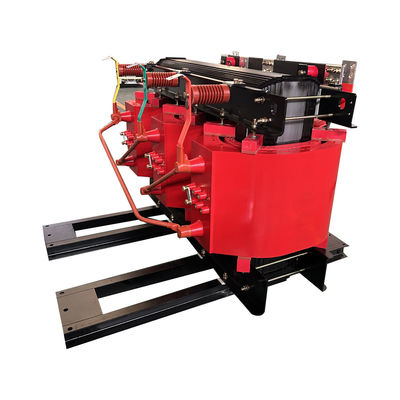

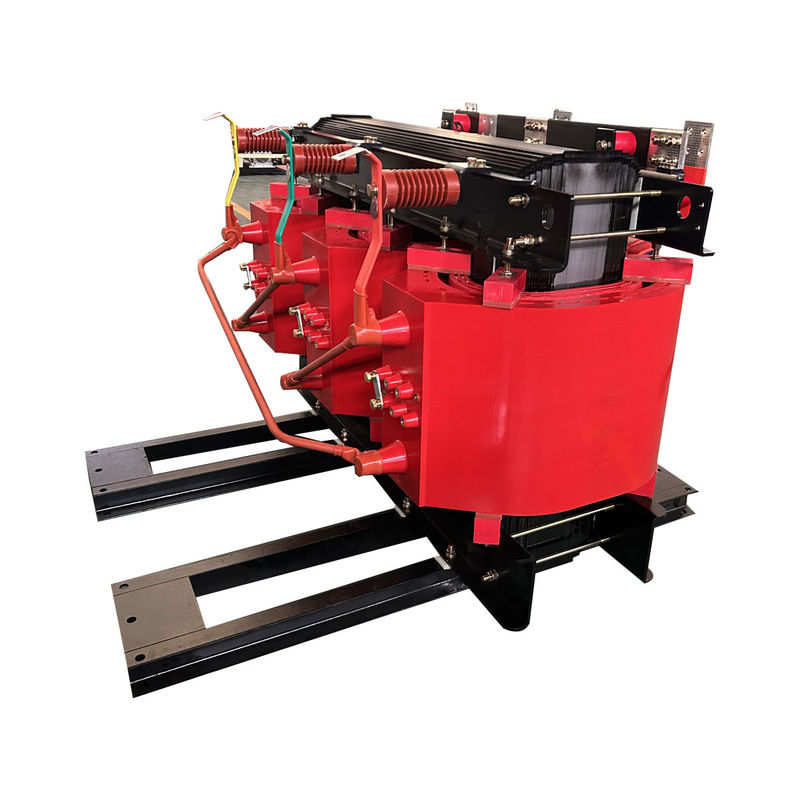

Transformador de distribución eléctrica de resina epoxi de tipo seco de 2500kva 13200V a 480V
Características de rendimiento
1) El núcleo de hierro está hecho de chapa de acero de silicio de alta calidad. La superficie está revestida con un revestimiento anticorrosión y una buena disipación de calor para garantizar la baja pérdida y resistencia a la corrosión del transformador.
2) La bobina de alto voltaje tiene un caída continua hacia abajo del disco con un conductor de banda (aluminado o cobre) y doble aislamiento de capa.
3) La bobina de bajo voltaje está hecha de papel de aluminio o cobre y enrollada con un papel aislante pre-incrustado con resina epoxi.
4) The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) En la cámara de fundición al vacío, la resina se vierte en el molde para curar y formar una estructura de cuerpo de FRP de alta resistencia.
características estructurales
Datos principales
| El tipo | Tipo seco, resina fundida |
| Número de modelo | SCB10-2500KVA/15 ~ 0,4KV |
| Las fases | 3 |
| Capacidad nominal |
2500el kVA
|
| Tipo de aislamiento | F/H |
| Método de enfriamiento | En el caso de las empresas de servicios de telecomunicaciones |
| Voltagem primaria | Las demás: |
| Tensión secundaria | 480Y/277 |
| Grupo de vectores |
DY11
|
| Rango de aprovechamiento | ± 2 por 2.5 |
| Frecuencia nominal | Se aplican las reglas siguientes: |
| Aumento de la temperatura | 100 °C |
| Impedancia | 50,7% |
| No pérdida de carga | 2070No |
| Pérdida durante la carga ((120°C) | Las demás: |
| Materiales de enrollamiento | de aluminio o cobre |
| Tasa del PI | IP00 hasta IP54 |
|
Peso
|
11500 |
| Materiales básicos | Acero de silicio |
| Estándar | ANSI, IEC |
| Certificado | CE/ISO |
Especificación
| Capacidad nominal | Alta tensión | Bajo | Símbolo de conexión | No pérdida de carga | Pérdidas durante la carga | No hay corriente de carga | Peso | Independencia del cortocircuito |
| (KVA) | (KV) | Válvula de tensión | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dinámica Yyn0 |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
características estructurales
1)El núcleo de hierro está hecho de chapa de acero de silicio de alta calidad.La superficie está revestida con un revestimiento anticorrosión y una buena disipación de calor para garantizar la baja pérdida y resistencia a la corrosión del transformador.
2) El enrollamiento de alto voltaje tiene una caída continua hacia abajo del disco con un conductor de banda ((aluminado o cobre) y doble aislamiento de capa.
3)El enrollamiento de bajo voltaje está hecho de papel de aluminio o cobre y enrollado con un papel aislante pre-encapsulado con resina epoxi.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)En la cámara de fundición al vacío, la resina se vierte en el molde para curar y formar una estructura de cuerpo de FRP de alta resistencia.
