| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-500/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | Capacidad nominal: | El valor de las emisiones de gases de efecto invernadero |
|---|---|---|---|
| Voltagem primaria: | 12470GrdY/7200 | Voltagem secundaria: | 208Y/120 |
| Frecuencia: | 50/60 Hz | Clase de enfriamiento: | KNAN; autoenfriado |
| Material de enrrollamiento: | De cobre \ de aluminio | El material: | Hoja de acero del silicio |
| Alta luz: | Transformador montado en una almohadilla de 12470v,Transformador montado en una plataforma,Transformador de tres fases de 500 kW |
||

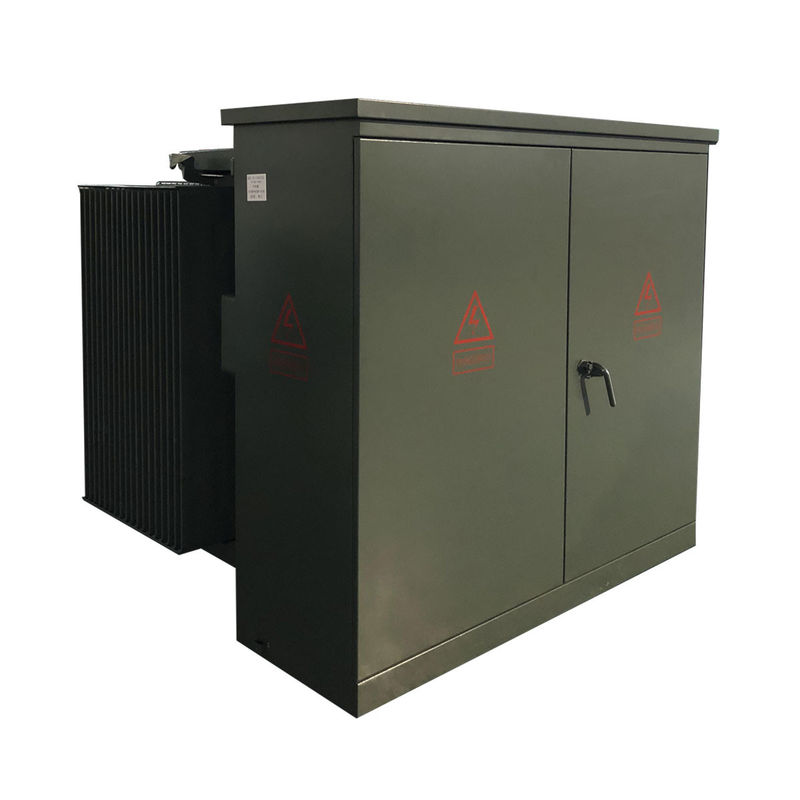

Transformador montado en una almohadilla de tres fases de 500kva Descenso de 12470v a 208v
resumen
El transformador de tres fases montado en una almohadilla sumerge el interruptor de carga y el fusible en el lado de alto voltaje del transformador con el núcleo y los devanados del transformador en el mismo tanque de aceite,tiene las ventajas de una estructura avanzada, rendimiento fiable, ahorro de energía y reducción del consumo, uso flexible, gran adaptabilidad y ventajas económicas.
Descripción
Podemos hacer esta subestación según los requisitos de los usuarios y clientes bajo su dibujo/diagrama de línea única (SLD) y necesidad. Diseñamos y producimos esta subestación bajo la norma internacional de IEC1330,H.V..norma IEC62271-200.El compartimento HV y LV está completado.
1El compartimiento H.V. tiene varios métodos de suministro de energía al probar el suministro de energía en 1 vez, también se puede instalar con aparatos de prueba H.V. para alcanzar la demanda de prueba H.V.
2El compartimiento del transformador se puede elegir S11, S13 u otro transformador con bajo consumo de aceite y transformador de tipo seco.El compartimento del transformador tiene sistemas de refrigeración por viento de arranque automático y sistemas de iluminación.
3.) Compartimiento de bajo voltaje se puede hacer de acuerdo con las necesidades de los usuarios, adopta estructura fija o ensamblada para ser sistema de suministro de energía eléctrica, tiene muchas funciones como distribución de luz,distribución de energía, energía reactiva, pruebas de potencia eléctrica, etc. para mejorar la calidad de la distribución de energía y satisfacer al usuario.
EstándarCaracterísticas
1.Cambio primario
Cambiador de toque de posición 1.5.
2) 4 posición del interruptor de carga,Se puede operar con una palanca caliente y permite flexibilidad en la reparación y el mantenimiento.

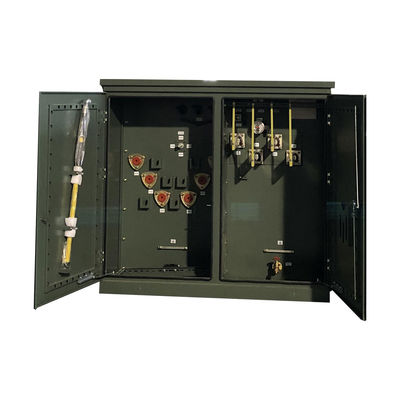

2. conexión de terminación
1) Los cables de alimentación primarios están conectados con conectores de codo.
2) Puertos de bujes sujetos externamente con inserciones de frenado de carga.
3)Bustines integrados de carga o sin carga.
4) Terminación secundaria Los bujes sujetados externamente con NEMA 4 agujeros, 6 agujeros, 8 agujeros, 10 agujeros o 12 agujeros, están disponibles soportes de espadas.
3.dispositivo de protección
1) Los fusibles de bayoneta son fusibles de límite de corriente parcial.
2) Dispositivo automático de reducción de presión.
3) Medidor del nivel de aceite.
4) Medidor de temperatura del aceite.
5) Medidor de presión y vacío.
6) Válvula de drenaje con muestreo.
7) Clase de distribución, detectores de óxidos metálicos, de 3 a 36 kV.
8)Clase de distribución, pararrayos de tipo válvula, de 3 a 27 kV.
Dibujos técnicos
Especificación
| Capacidad nominal | Pérdida | Dimensión ((mm) | Peso (en kg) | ||||
| Pérdida sin carga (W) | Pérdida durante la carga | No | D | H. | Peso del aceite (L) | Peso total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| de una potencia de 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| Las demás: | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| Las demás: | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| Las demás: | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| Las demás: | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| Las demás: | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
