Transformador de distribución sumergido en aceite de 1500Kva de montaje de plataforma de tres fases 15KV
resumen
WINLEY ofrece una línea completa de transformadores de distribución con almohadilla trifásica llenos de líquido que cumplen con las normas ANSI®/IEEE® aplicables.Con altos voltajes de hasta 34,5 kV y potenciales de hasta 5.000 kVA,Es adecuado para ocasiones de alto voltaje y de gran capacidad, como subestaciones de energía, consumo de energía industrial, etc. En escenarios de alta carga y alto voltaje,Los transformadores sumergidos en aceite tienen un mejor rendimiento y estabilidad.

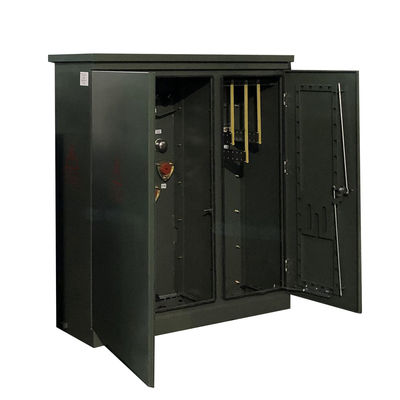

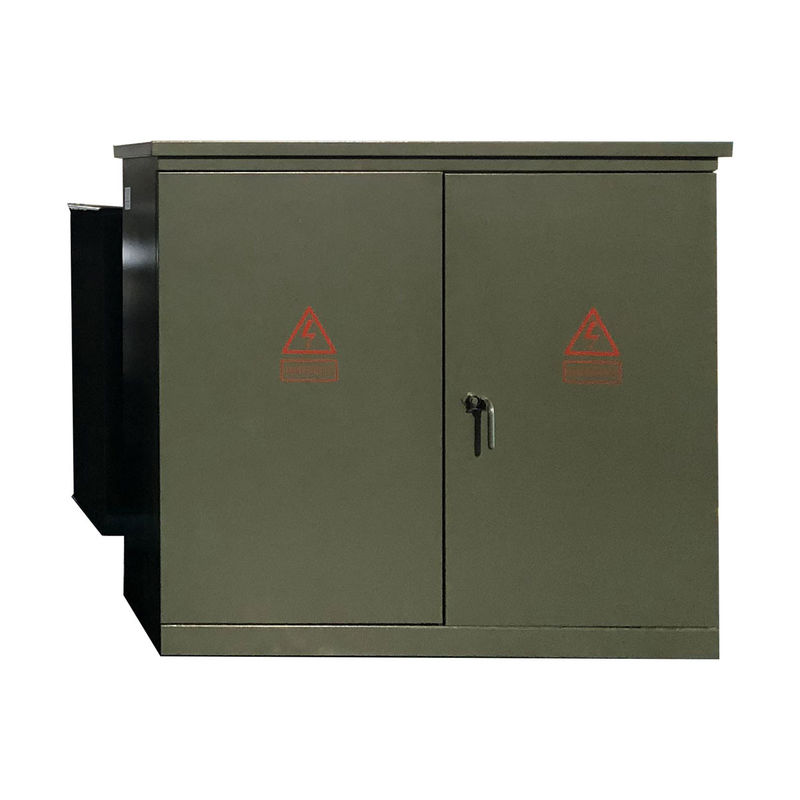

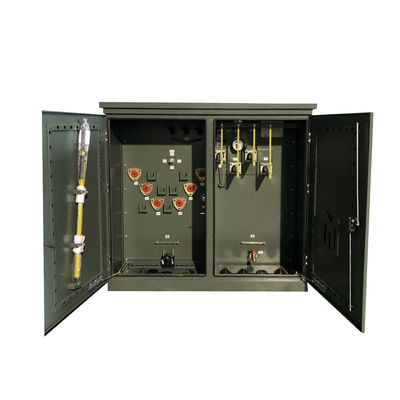

Fotografías de producción
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Operación | Operación de bajada |
| Fase | Tres fases |
| Capacidad @ 55° | 1.5 MVA (1500 KVA) |
| Capacidad @ 65° | 1.68 MVA (1680 KVA) |
| Grupo de vectores | DYN1 |
| Voltagem primaria | Las demás: |
| Clase de tensión primaria | Clase de 15 kV |
| Voltagem secundaria | 208Y/120 |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 55°C/65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| El cambio de toque | Cambiador de toque de 5 posiciones |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 60 dBA |
| Materiales básicos | Acero orientado al grano |
| Material del tanque | Acero revestido |
| Color de acabado | MunsellTM 7.0 GY 3.29/1.5 Bell Verde |
| Peso en seco (sin aceite) * | 4,217 libras |
| Peso total (Líquido lleno) * | 9,800 libras |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Eficiencia en % | 99.30% |
| Sin pérdida de carga (en vatios) | +/- 1,900 W |
| Pérdida de carga total (en vatios) al 100% | +/- 10 500 W |
Características estándar
• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.
• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alta tensión, que sólo se puede abrir después de
la puerta de bajo voltaje está abierta.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima de las griferías
y por debajo del valor nominal.
• Un agujero de mano de 10 x 18 (o 14 x 25) en el transformador
cubierta del tanque.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con el
con las últimas normas ANSI
Dibujos técnicos
Especificación
| Capacidad nominal | Pérdida | Dimensión ((mm) | Peso (en kg) | ||||
| Pérdida sin carga (W) | Pérdida durante la carga | No | D | H. | Peso del aceite (L) | Peso total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| de una potencia de 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| Las demás: | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| Las demás: | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| Las demás: | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| Las demás: | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| Las demás: | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
