| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-15/5 |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Fase: | Fase única | Capacidad: | 15 Kva |
|---|---|---|---|
| Método de enfriamiento: | KNAN; autoenfriado | Impedancia: | 3,5% |
| Voltagem primaria: | 4160/7200GrdY | Voltagem secundaria: | Los demás |
| Aumento de la temperatura: | 65°C | Eficiencia: | > 98,80% |
| Alta luz: | Transformador de distribución montado en poste de 15kva,Transformador de distribución monofásico de 240 V,Transformador de tipo de aceite KNAN |
||

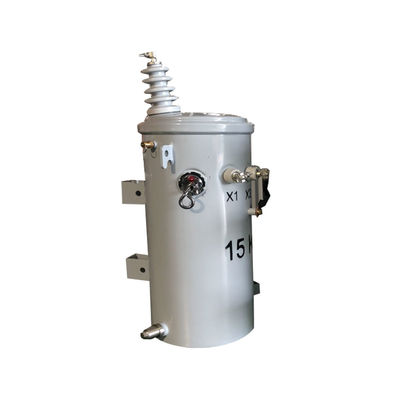

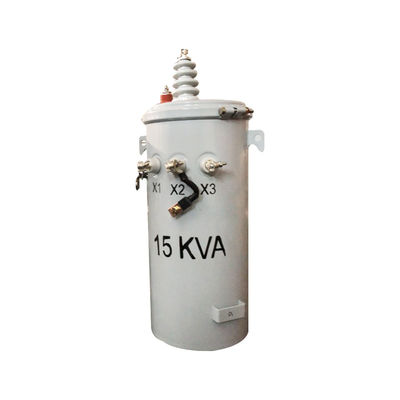

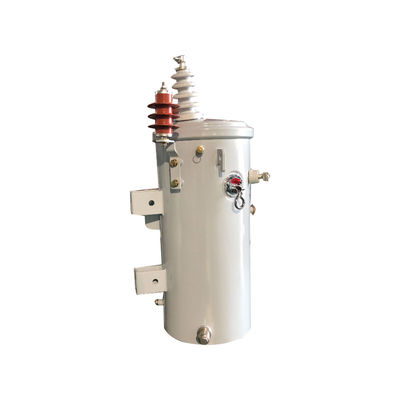

Transformador de distribución de tipo montado en poste de fase única de 15kva 4160v a 240v
Datos principales
| Tipo de transformador | Transformador de distribución aérea |
| Configuración del transformador | Polvo lleno de líquido montado |
| Fase | Fase única |
| Capacidad | 15 KVA |
| Voltagem primaria | 4160/7200GrdY |
| Clase de tensión primaria | 8Clase de 0,7 kV |
| BIL primario | 60 kV |
| Voltagem secundaria | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Fasor secundario | Enlaces de doble enrollamiento de una sola fase |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Clase de refrigeración | KNAN; autoenfriado |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 48 dBA |
| Las dimensiones | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Peso | 256 libras |
| Eficiencia | 98.80% |
| Sin pérdida de carga (en vatios) | +/- 137 W |
| Pérdida total de carga (en vatios) | +/- 468 W |
Dibujos de diseño
Accesorios
Especificación
| Transformador inmerso en aceite monofásico de 10kva-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Características
1Las tapas del tanque tienen bujes de porcelana de alto voltaje que vienen con terminales de anillo, que pueden acomodar cables de aluminio o cobre.
2La estructura circular de costura de la cubierta del tanque garantiza una distribución uniforme de las tensiones y un sellado fiable.
3Los tornillos de anillo en la pared del tanque sirven como buje y terminal de bajo voltaje y están recubiertos de estaño.
4Este artículo viene con una válvula de alivio de presión que es capaz de sellarse a sí misma.
5De acuerdo con las normas ANSI, los ganchos de suspensión del transformador en la parte superior e inferior cumplen.
6El terminal de tierra del tanque es un terminal de tierra de perno de anillo.
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
