| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-1000/35 |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Fase: | tres Fase | Capacidad: | 1000KVA o personalizado |
|---|---|---|---|
| Voltagem primaria: | 34500V o personalizado | Voltagem secundaria: | 208Y/120 |
| grupo de vectores: | Din1 | Aumento de la temperatura: | 65°C |
| Impedancia (típica): | 50,0-7,5% Típico | Clase de enfriamiento: | KNAN; autoenfriado |
| Alta luz: | Transformador sumergido en aceite de fase 3,Transformador sumergido en aceite 208V,Transformador montado en una almohadilla de 1000 Kva |
||

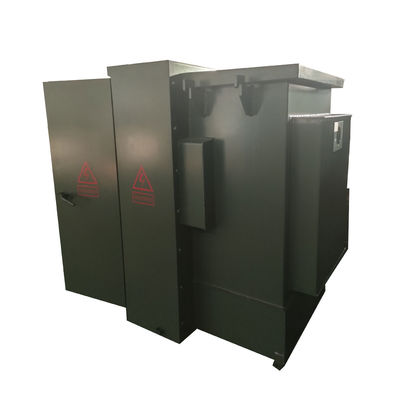

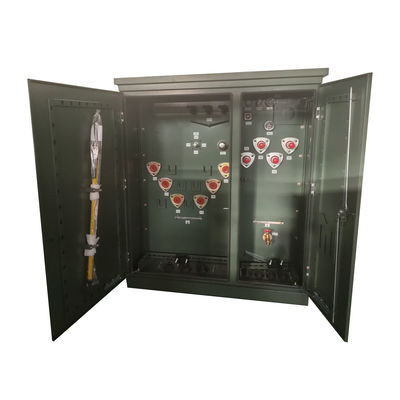

Transformador sumergido en aceite montado en una plataforma de 3 fases de 1000 Kva 34500V a 208V
Desempeño
1)No hay tanque de almacenamiento de aceite, la altura del transformador es reducida,puede ahorrar espacio de instalación y costes de transporte.
2) La elasticidad del radiador ondulado puede compensar el cambio de volumen de aceite causado por el cambio de temperatura.
3) La caja es el tanque de radiador ondulado, no sólo tiene la función de enfriamiento, sino que también tiene la función de "respiración".
4) el aceite del transformador no entra en contacto con el aire,que impide efectivamente que el oxígeno y el agua sumerjan el transformador y conduzcan a un deterioro del rendimiento (envejecimiento de los materiales y el aceite).
5)Nueva estructura de enrollamiento de alto y bajo voltaje, disposición razonable para el tubo de aceite y conexión que aumenta la capacidad de resistencia mecánica y anticortocircuito.
6)Utilizamos bucles en espiral con una trayectoria longitudinal del aceite para producir un mejor efecto de enfriamiento.Mejoramos el soporte efectivo de la cara terminal del bucle para fortalecer la capacidad de electricidad contra cortocircuito.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Tres fases |
| Capacidad | 1 MVA (1000 KVA) |
| Grupo de vectores | DYN1 |
| Voltagem primaria | Los demás |
| Clase de tensión primaria | Clase de 35 kV |
| Fasor primario | El Delta |
| BIL primario | 150 kV |
| Voltagem secundaria | 208Y/120 |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Fasor secundario | No se puede. |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 55/65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| El cambio de toque | Cambiador de toque de 5 posiciones |
| Impedancia | 50,0-7,5% Típico, objetivo 5,75% |
| Tipo de conexión primaria | Frente muerto |
| Método de protección primaria sobre corriente | Fusionado y sumergido en aceite |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 58 dBA |
| Dimensiones* | 73 "W x 69" D x 73 "H |
| Peso total (Líquido lleno) * | 6,834 libras |
| Eficiencia en % | 99.20% |
| Sin pérdida de carga (en vatios) | +/- 1,300 W |
| Pérdida de carga total (en vatios) al 100% | +/- 8,500 W |
Fotos de la fábrica
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
