Lugar de origen: | China |
---|---|
Nombre de la marca: | WINLEY |
Certificación: | CE,ISO |
Número de modelo: | S-225/15 |
Cantidad de orden mínima: | 1Unidad |
Precio: | $5000-$150000 |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 30 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000set/month |
Fase: | tres Fase | Capacidad: | 300KVA |
---|---|---|---|
Voltagem primaria: | Las emisiones de gases de efecto invernadero | Voltagem secundaria: | 480Y/277 |
Frecuencia: | 60 herzios | Aumento de la temperatura: | 65°C |
Impedancia (típica): | 50,0-7,5% Típico | Eficiencia: | > 99 años10 |
Alta luz: | Transformador montado en una almohadilla 12470v,Transformador montado en una almohadilla de 300 KVA,Transformador eléctrico sumergido en aceite |

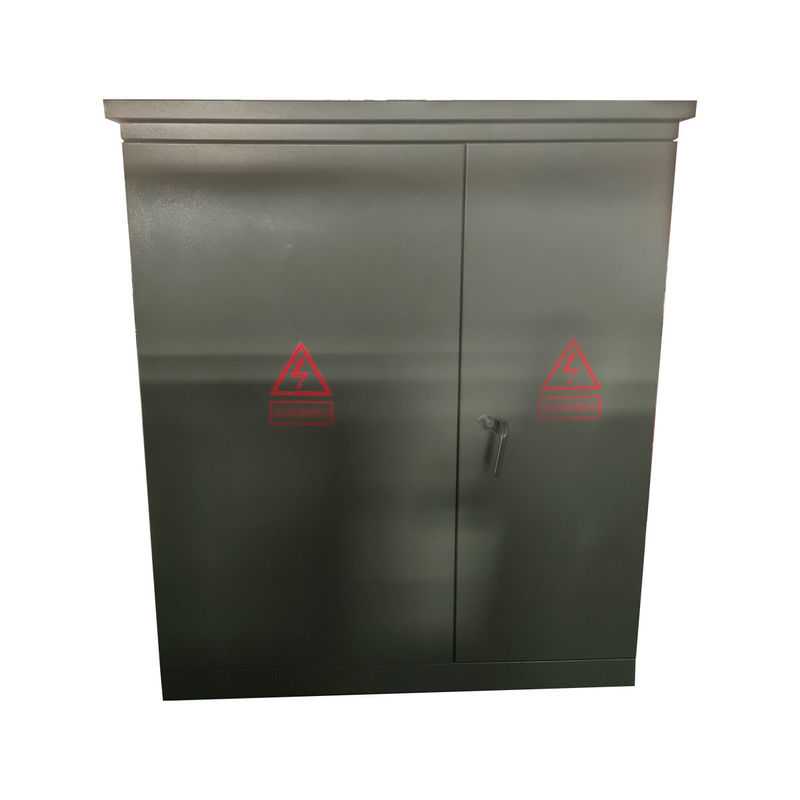

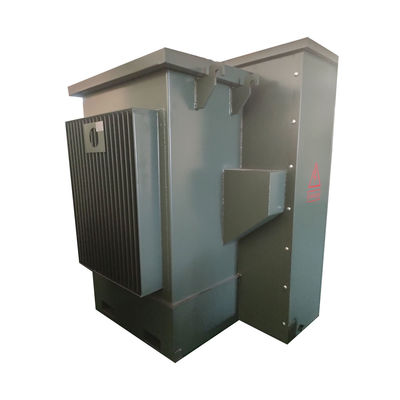

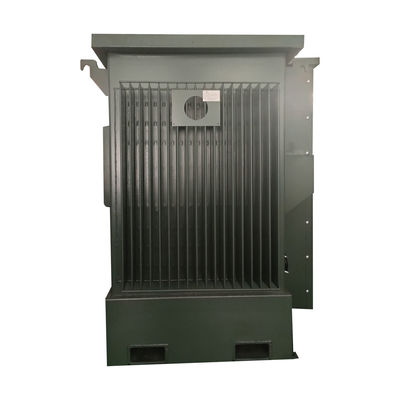

300 Kva Trifásico sumergido en aceite con almohadilla eléctrica Tipo montado en transformador 12470v
Descripción
1Los transformadores montados en almohadillas se fabrican con potencias nominales de hasta 10000 kVA.
2. el transformador montado en almohadilla se diseña y prueba de acuerdo con normas como CSA, IEEE c.57, y DOE según corresponda.
3Los transformadores montados en almohadillas están llenos de aceite y tienen un diseño resistente a la manipulación.
Datos principales
Tipo de transformador | Con una altura de más de 1 mm |
Configuración del transformador | Pad lleno de líquido montado |
Tipo de alimentación del transformador | Alimentación del bucle |
Fase | Tres fases |
Capacidad | 300 KVA |
Grupo de vectores | No lo sé. |
Voltagem primaria | 12407GrdY/7200 |
Clase de tensión primaria | Clase de 15 kV |
Fasor primario | Wye de tierra |
BIL primario | 95 KV |
Voltagem secundaria | 480Y/277 |
Clase de tensión secundaria | 1Clase de 2 kV |
Fasor secundario | No se puede. |
BIL secundario | 30 KV |
Frecuencia | 60 Hz |
Aumento de la temperatura | 65°C |
Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
Clase de refrigeración | KNAN; autoenfriado |
Impedancia (típica) | 1.2-6.0% Típico |
Tipo de conexión primaria | Frente muerto |
Materiales de enrollamiento | Cubiertas |
Calificación de la temperatura ambiente | 40 °C |
Nivel de sonido | 55 dBA |
Peso total (Líquido lleno) * | 3,637 libras |
Eficiencia en % | 99.00% |
Sin pérdida de carga (en vatios) | +/- 500 W |
Pérdida de carga total (en vatios) al 100% | +/- 3 000 W |
Pérdida total de carga (en vatios) al 100% | +/- 3.500 W |
Fotos de la fábrica
Especificación
Transformador montado en una plataforma de tres fases | ||||
Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
Pérdida de no carga (W) | Pérdida de carga (W) | |||
de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
El valor de las emisiones de CO2 | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
Las demás: | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
El valor de las emisiones de CO2 | 980 | 7500 | ||
El valor de las emisiones de CO2 | 1150 | 10300 | ||
El valor de las emisiones | 1640 | 14500 | ||
El valor de las emisiones de CO2 | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3 000 KVA | 3300 | 25300 | ||
Las demás: | 4125 | 27875 | ||
5 000 KVA | 5200 | 30000 |
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
