| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-100/15 |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$150000 |
| Detalles de empaquetado: | CASE de madera de yeso |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Capacidad: | 100kVA | Fase: | Fase única |
|---|---|---|---|
| Voltagem primaria: | Las demás: | Voltagem secundaria: | Las demás: |
| Método de enfriamiento: | EN UNA; autoenfriado | Estancado: | ANSI y IEEE |
| Aumento de la temperatura: | 65°C | Impedancia: | 4,5% |
| Alta luz: | Transformador montado en almohadilla ANSI,Transformador montado en una almohadilla estándar IEEE,Transformador de fase única personalizado |
||

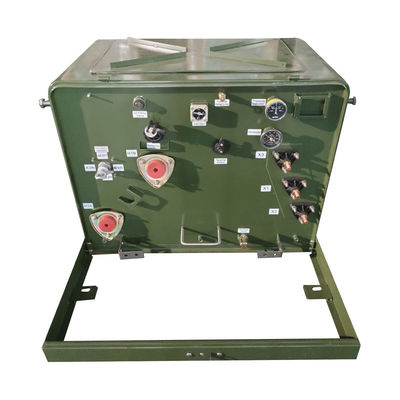

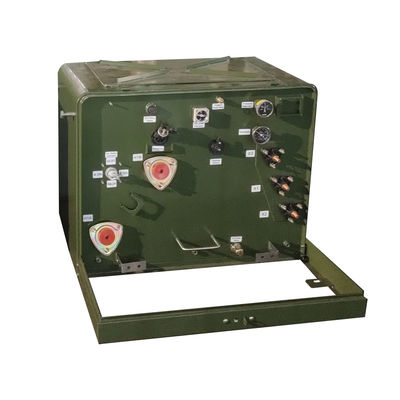

ANSI IEEE Standard 100KVA Transformador de fase única montado en una almohadilla de 13200V a 240V
Características
• Cumple o excede las normas ANSI®, IEEE® y NEMA®
• Cumple con la norma de eficiencia energética 10 CFR Parte 431 del DOE para transformadores de distribución
• El recubrimiento del tanque excede el estándar IEEE Std C57.12.28TM-2005 y IEEE Std C57.12Las normas.29TM-2005 (sólo unidades de acero inoxidable)
• Compatibilidad total con el estándar IEEE Std C57.12Requisitos de integridad de las carcasas de la norma.28TM-2005
• Placa con el nombre grabado con láser
• Disposiciones de elevación de acero inoxidable en recubrimiento
• Disposiciones para la puesta a tierra del tanque
• Dispositivo automático de alivio de presión
• Aceite mineral de calidad eléctrica
• Puerta con bisagras con pernos y barriles de bisagras de acero inoxidable
• Bolsillo de cerradura flotante para una fácil alineación
• Cerrojo de cerradura de puerta con pentacabezas de acero inoxidable
• Disposiciones de llenado y drenaje de aceite
• Sillón extraíble
• Revestimiento del depósito con cúpula soldado
• Puertos de bujes de alta tensión - 200 A
T.Especificación técnica
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
dibujo del producto
Accesorios
• 4 posiciones de carga
• Varias tensiones o grifos
• Interruptores de tensión múltiple o de cambio de toque para un funcionamiento seguro
• Tanque de acero inoxidable, fondo del tanque, umbral, puerta y/o hardware
• Varias palas y terminales disponibles para bujes secundarios
• Inserciones de bujes de alta tensión
• Conectores de tierra
• Bujantes de alta tensión de una pieza
• Fluido EnvirotempTM FR3TM
• Interruptores de desactivación de carga
• Válvula de drenaje/muestreo
• Medidor de presión y vacío
• Medidor de nivel de líquido
• Medidor de temperatura
Fotos de la fábrica
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
