| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-100/15 |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| tipo del transformador: | Cojín montado | Cámara de enfriamiento: | EN UNA; autoenfriado |
|---|---|---|---|
| Frecuencia: | 50HZ/60Hz | Nivel del aislamiento: | A / E |
| voltaje primario: | 13200GrdY/7620 | Voltaje secundario: | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido |
| Capacidad: | 100kVA | Fase: | Fase única |
| Alta luz: | Transformador de alimentación en bucle de 100 kW,Transformador de alimentación en bucle de fase única,Transformador de tipo de aceite 12 |
||

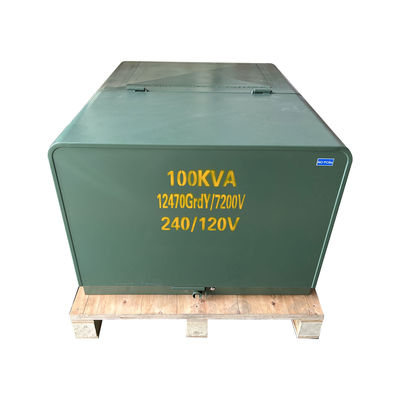

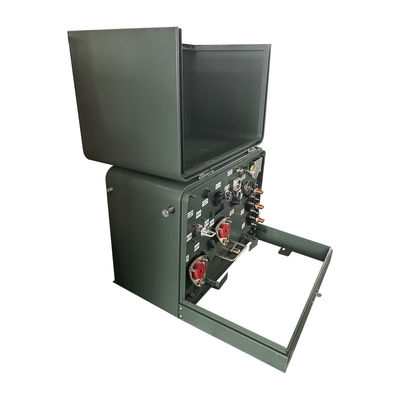

Transformador de alimentación en bucle montado en una plataforma de fase única de 100kva 34.5kv 13.2kv 12.4 Kv
Resumen de las actividades
1)Los transformadores monopaseados se colocan dentro de un armario con puertas y cerraduras, generalmente situados al aire libre.Estos transformadores están manipulados con potencias de 15-250 kVA.
2)Todos estos transformadores de distribución están aislados por aceite, refrigerados con secreción, están disponibles en bucle o en alimentación radial y tienen un frente muerto.
3)Estos transformadores se presentan en dos configuraciones básicas, de alimentación por radio y por bucle, que se seleccionan en función del tipo de circuito en el que se instalarán.
Detalles del producto
Características
• Cumple o excede las normas ANSI®, IEEE® y NEMA®
• Cumple con la norma de eficiencia energética 10 CFR Parte 431 del DOE para transformadores de distribución
• El recubrimiento del tanque excede el estándar IEEE Std C57.12.28TM-2005 y IEEE Std C57.12Las normas.29TM-2005 (sólo unidades de acero inoxidable)
• Compatibilidad total con el estándar IEEE Std C57.12Requisitos de integridad de las carcasas de la norma.28TM-2005
• Placa con el nombre grabado con láser
• Disposiciones de elevación de acero inoxidable en recubrimiento
• Disposiciones para la puesta a tierra del tanque
• Dispositivo automático de alivio de presión
• Aceite mineral de calidad eléctrica
• Puerta con bisagras con pernos y barriles de bisagras de acero inoxidable
• Bolsillo de cerradura flotante para una fácil alineación
• Cerrojo de cerradura de puerta con pentacabezas de acero inoxidable
• Disposiciones de llenado y drenaje de aceite
• Sillón extraíble
• Revestimiento del depósito con cúpula soldado
• Puertos de bujes de alta tensión - 200 A
Especificación
| El SEspecificación del transformador montado en almohadilla en fase de ingle | ||||||||
| Calificación | Válvulas de alta tensión (kV) | No hay pérdida de carga | Pérdida de carga | Alturas | Profundidad | Ancho | Peso del aceite ((kg) | Peso total (en kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7. ¿Qué quieres decir?6 12.47 y 7.2 o otros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| Las demás: | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| de una potencia de corriente | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| Las demás: | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Accesorios opcionales
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
