| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-2500/25 |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$150000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Fase: | Tres fases | Capacidad: | 2500 KVA |
|---|---|---|---|
| Voltagem primaria: | 24940GrdY/14400 | Voltagem secundaria: | 480Y/277 |
| Frecuencia: | 60 HZ | Aumento de la temperatura: | 65°C |
| Clasificación de aislamiento: | Clasificación de aislamiento E - 120°C, 248°F | Clase de enfriamiento: | KNAN; autoenfriado |
| Alta luz: | Transformador montado en una almohadilla de 2500 Kva,Transformador de tres fases de 2500 Kva,Transformador montado en una almohadilla KNAN |
||

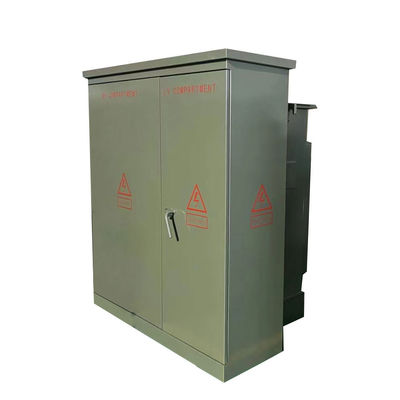

2500 Kva Transformador de tres fases montado en una almohadilla Paso a Bajo 24940v a 480v
Descripción del producto
| Nombre del producto | Transformador ANSI de tres fases montado en almohadilla |
| Voltagem nominal | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV o 33KV o 35KV |
| Capacidad nominal | Las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de producción. |
| Estándar | IEC, ANSI, DIN, BS, GB u otro |
| Materiales para el núcleo y el enrollamiento | Núcleo metálico amorfo, bobinado de cobre o bobinado de aluminio. |
Fotos de la fábrica
Cambio primario
Cambiador de toque de posición 1.5.
2) 4 posición del interruptor de carga,Se puede operar con una palanca caliente y permite flexibilidad en la reparación y el mantenimiento.
conexión de terminación
1) Los cables de alimentación primarios están conectados con conectores de codo.
2) Pozos de bujes sujetos externamente con inserciones de frenado de carga.
3)Bustines integrados de carga o sin carga.
4) Terminación secundaria Los bujes sujetados externamente con NEMA 4 agujeros, 6 agujeros, 8 agujeros, 10 agujeros o 12 agujeros, están disponibles soportes de espadas.
dispositivo de protección
1) Los fusibles de bayoneta son fusibles de límite de corriente parcial.
2) Dispositivo automático de reducción de presión.
3) Medidor del nivel de aceite.
4) Medidor de temperatura del aceite.
5) Medidor de presión y vacío.
6) Válvula de drenaje con muestreo.
7) Clase de distribución, detectores de óxidos metálicos, de 3 a 36 kV.
8)Clase de distribución, pararrayos de tipo válvula, de 3 a 27 kV.
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
