| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-15/4 |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Fase: | Fase única | capacidad: | 15 Kva |
|---|---|---|---|
| Método de enfriamiento: | ONAN | Impedancia: | 3,5% |
| Voltagem primaria: | 11000V o personalizado | Voltagem secundaria: | Los demás |
| Materiales de enrollamiento: | El cobre y el aluminio | Estándar: | Los datos de las pruebas de seguridad de los equipos de ensayo |
| Alta luz: | Transformador montado en poste de 15kva,Transformador montado en poste ANSI,Transformador de tipo de aceite IEEE |
||

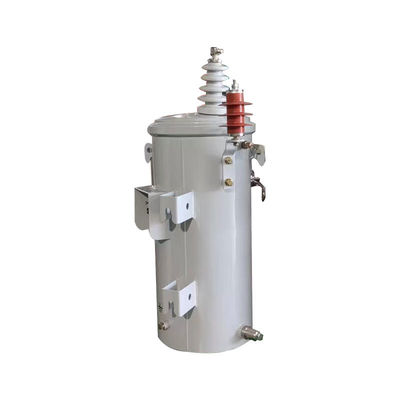

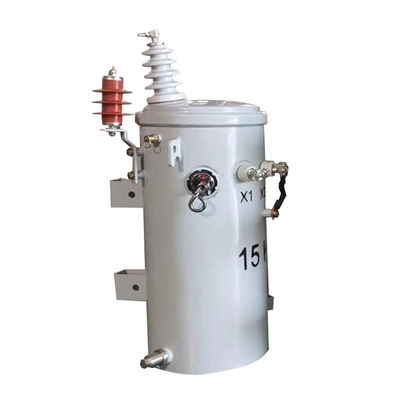

Tipo de instalación aérea IEEE ANSI Transformador de fase única de 15kva montado en poste de 11000V a 240V
Características de rendimiento
1Los productos se utilizan ampliamente en la transmisión y distribución de energía de las redes eléctricas industriales y agrícolas.
2El núcleo de hierro está hecho de chapa de acero de silicio laminada en frío con alta conductividad del magnetismo y adopta una estructura de tabla de tirón, de modo que su ruta magnética es corta, las pérdidas y el nivel de ruido es bajo.
3El alambre de compresión se adopta para el enrollamiento por lo que las pérdidas son bajas y tienen una buena capacidad de resistir el cortocircuito.
4El depósito de aceite es de tipo campana con la estructura de tipo de placa plegable completa, con un exterior excelente y fácil de mantener.
Datos principales
| Especificaciones del transformador montado en poste de 15 kVA | |||
| Nivel de potencia | 15 kVA | En el caso de las máquinas de ensamblaje, el valor de las emisiones se calculará en función de las condiciones de ensamblaje. | de aluminio |
| Ventilación HV | 4.16 kV | Sin pérdida de carga | 55w |
| Ventilación LV | Los demás | Sobre pérdida de carga | 153w |
| HV BIL | de una potencia de 120 kV | Frecuencia | 60 Hz |
| LV BIL | 30 kV | El color | El gris # 70 |
| Duración | 620 mm | Tanque y accesorios | El peso total es de: |
| Ancho | Las demás: | Peso del aceite | 75 kg |
| Alturas | 880 mm | Peso total | 255 kg de peso |
| Polaridad | Aditivo | Impedancia | 2.00% |
Dibujos de diseño
Accesorios
Especificación
| Transformador inmerso en aceite de una sola fase de 10kva-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Características
1Las tapas del tanque tienen bujes de porcelana de alto voltaje que vienen con terminales de anillo, que pueden acomodar cables de aluminio o cobre.
2La estructura circular de costura de la cubierta del tanque garantiza una distribución uniforme de las tensiones y un sellado fiable.
3Los tornillos de anillo en la pared del tanque sirven como buje y terminal de bajo voltaje y están recubiertos de estaño.
4Este artículo viene con una válvula de alivio de presión que es capaz de sellarse a sí misma.
5De acuerdo con las normas ANSI, los ganchos de suspensión del transformador en la parte superior e inferior cumplen.
6La terminal de tierra del tanque es una terminal de tierra de perno de anillo.
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
