| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-75/13 |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Capacidad: | 75kVA | voltaje primario: | 13200GrdY/7620 |
|---|---|---|---|
| Voltaje secundario: | Las demás: | Frecuencia: | 50HZ/60Hz |
| Sistema de enfriamiento: | ONAN/KNAN | Estándar: | IEEE ANSI DOE |
| Material de enrrollamiento: | De cobre/de aluminio | grupo de vectores: | El número de personas afectadas |
| Alta luz: | Transformador de potencia montado en una almohadilla de 75 kW,Transformador de potencia montado en una almohadilla Fr3,Transformador de tipo aceite 240v |
||

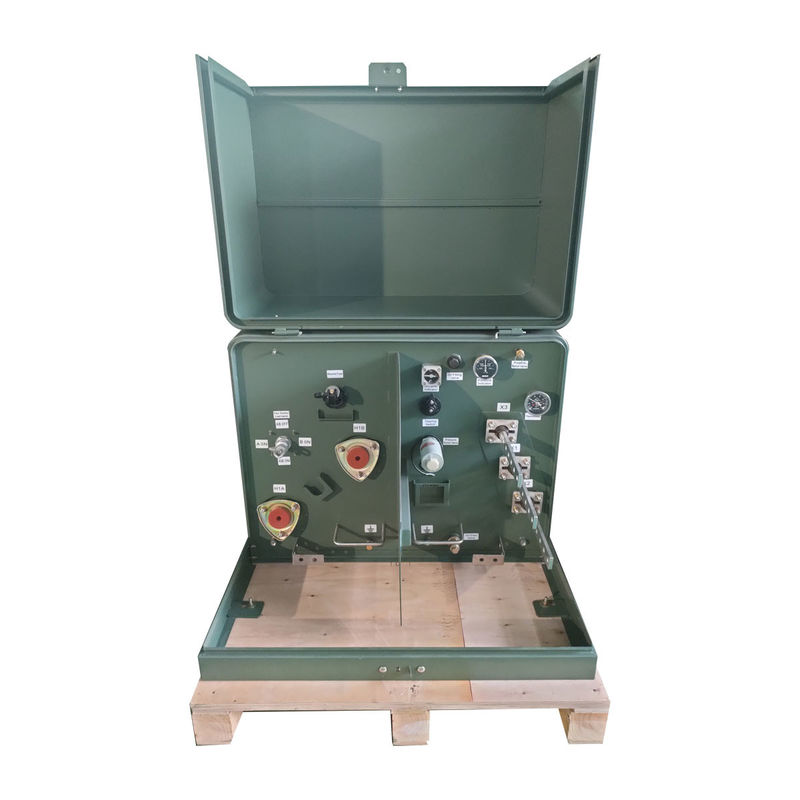

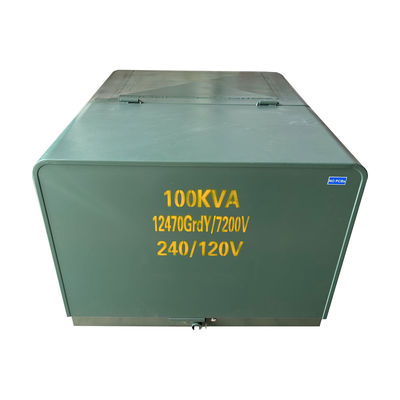

Transformador de energía de 75kva de fase única montado en una almohadilla Fr3 lleno de aceite 13200v a 240v
Estructura
Datos tácnicos
| Transformador montado en una sola fase Especificación | ||||||||
| Calificación | Válvulas de alta tensión (kV) | No hay pérdida de carga | Pérdida de carga | Alturas | Profundidad | Ancho | Peso del aceite ((kg) | Peso total (en kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7. ¿Qué quieres decir?6 12.47 y 7.2 o otros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| Las demás: | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| de una potencia de corriente | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| Las demás: | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Dibujos de diseño
Características
■Sistema de calidad con certificación ISO 9001
■Cumple o excede las normas ANSI/IEEE y NEMA
■El recubrimiento del tanque excede el estándar IEEE Std C57.12.28TM-2005 y
S.E.E.E.E.
Es el C57.12Las normas.29TM-2005 (sólo unidades de acero inoxidable)
■ Compatibilidad total con el estándar IEEE Std C57.12Requisitos de integridad de las carcasas de la norma.28TM-2005
■Dispositivo automático de alivio de la presión
■Disposiciones de llenado y drenaje de fluidos
■Placa con nombre grabado con láser
■Bolsón flotante de bloqueo para una fácil alineación
■Nombres de las bujías deciales
■Capa de tanque con cúpula soldada
■Líneas de acoplamiento de material no corrosivo
■Tango con corona
■Sillón extraíble
■Disposiciones de elevación de acero inoxidable retiradas
■Puerta con bisagras y barriles de acero inoxidable
■Cinturón de tierra desde X2 hasta el suelo del tanque
■Bujos de bujes de alta tensión para conectores de codo frontal muerto

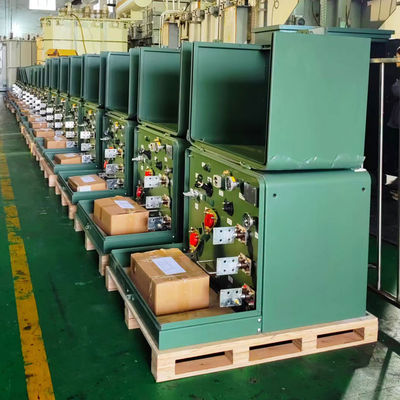

Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
