Lugar de origen: | China. |
---|---|
Nombre de la marca: | WINLEY |
Certificación: | CE,ISO |
Número de modelo: | D-100/12 |
Cantidad de orden mínima: | 1Unidad |
Precio: | $1000-$10000 |
Detalles de empaquetado: | Caja de la madera contrachapada |
Tiempo de entrega: | 30 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000set/month |
Capacidad: | 100kVA | voltaje primario: | 12.47kv 13.2kv 13.8kv 19.92kv 24.94kv 34.5kv........................................................ |
---|---|---|---|
Voltaje secundario: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Frecuencia: | 50HZ/60Hz |
subida de la temperatura: | 65°C | Sistema de enfriamiento: | ONAN/KNAN |
Tipo de alimentación del transformador: | Alimentación del lazo | Fase: | No casado |
Alta luz: | Transformador montado en una plataforma 100 kVA,Transformador montado en una almohadilla de aceite,Transformador tipo aceite ONAN de 240 V |

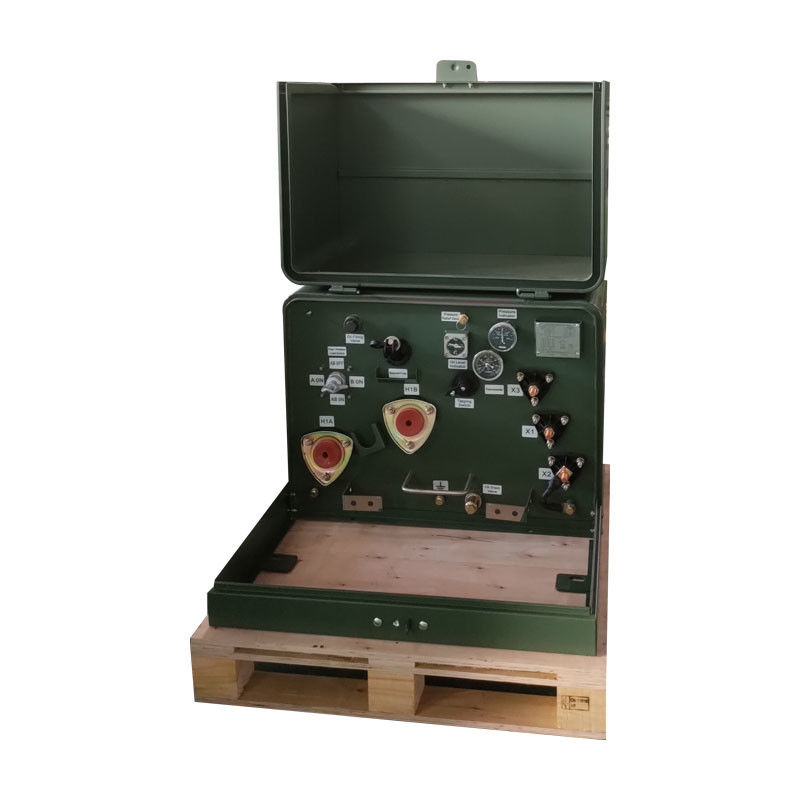

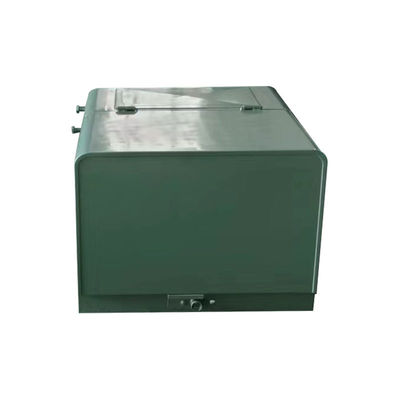

Transformador de 100 kVA de tipo de aceite 12470V 240V secundario de fase única montado en una almohadilla
Descripción del producto
El transformador monofásico es un transformador de distribución sumergido en aceite.El transformador tradicional está diseñado en una caja.ruido bajo, baja pérdida, seguridad y fiabilidad. Se utiliza ampliamente en barrios residenciales, centros comerciales, hospitales, parques, escuelas, etc. Los transformadores montados en una sola fase se autoenfrian,disponible en bucle o en alimentación radial, y están en el frente muerto,cumplen o exceden las normas ANSI/CSA/IEEE.
Parámetros del producto
Transformador montado en una sola fase Especificación | ||||||||
Calificación | Válvulas de alta tensión (kV) | No hay pérdida de carga | Pérdida de carga | Alturas | Profundidad | Ancho | Peso del aceite ((kg) | Peso total (en kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7. ¿Qué quieres decir?6 12.47 y 7.2 o otros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
Las demás: | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
de una potencia de corriente | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
Las demás: | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Diseño del producto
Características
1) el revestimiento del tanque del transformador montado en una sola almohadilla de fase excede el C57,12.8 y C57,12.29Compatibilidad con el IEEE C57.12.28 estándares de integridad de las carcasas.
2) Dos pozos de bujes universales de alto voltaje sujetos externamente para el funcionamiento de alimentación en bucle o un pozos de bujes sujetos externamente para el funcionamiento de alimentación radial.
3) Tres bujes de baja tensión sujetados externamente con pernos de cobre roscados, incluido un terminal neutro totalmente aislado con correa de tierra extraíble.
4) Montantes en relieve de las bujías; fondo del compartimiento de aceite.
5) Disposiciones de elevación de acero inoxidable con rosca y montadas a ras.
6) Dispositivo automático de alivio de presión.
7) Aceite mineral de grado eléctrico con inhibidor de la oxidación.
8) Capó extraíble con perillas y barriles de bisagras de acero inoxidable resistentes a la corrosión Revestimiento de acero suave y umbral desmontable fijado con hardware de acero inoxidable.
9) Superficies cubiertas en el capó y el compartimento de aceite para evitar la retención de agua.
10) Enchufe de llenado de aceite/nivel de aceite; Enchufe de drenaje de aceite; Disposiciones de puesta a tierra del tanque.
11) Conjunto de bloqueo resistente a la corrosión con perno de seguridad de pentacabezas cautivas, tuerca flotante y candado.
Accesorios

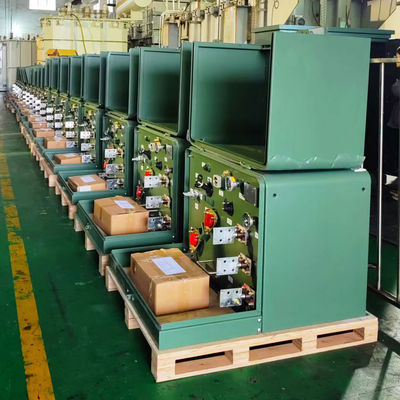

Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
