| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-50/13 |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Capacidad: | 15 Kva a 500 Kva Disponible | voltaje primario: | 34.5kv 24.94kv 19.92kv 13.8kv 13.2kv 12.47kv No se puede utilizar |
|---|---|---|---|
| Voltaje secundario: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Personalizado: | Acepta. |
| Estándar: | Los datos de las pruebas de seguridad de los equipos de ensayo de la ANSI | Sistema de enfriamiento: | ONAN/KNAN |
| Nombre del producto: | Tipo de aceite Transformador monofásico montado en plataforma | Material de enrrollamiento: | De cobre \ de aluminio |
| Alta luz: | Transformador montado en una almohadilla de 480 V,13Transformador montado en una almohadilla de 2kv,Transformador de tipo de aceite estándar ANSI |
||

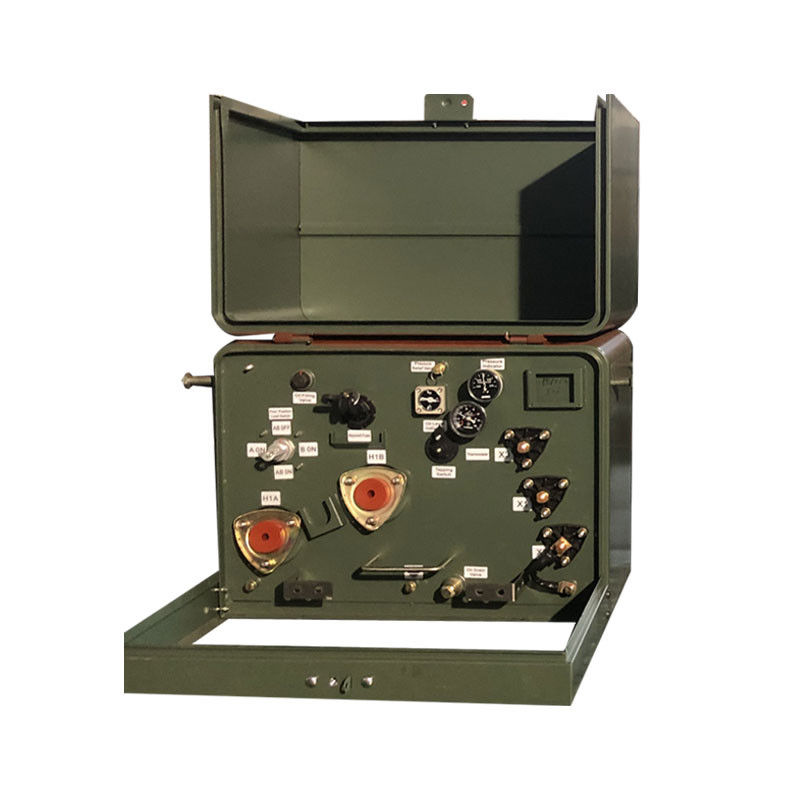

Tipo de aceite 13.2kv 480V Transformador secundario de fase única montado en almohadilla 250kVA
Descripción del producto
1) Subestación de transformadores combinados, la parte superior del gabinete está con estructura de lana de roca de placa de acero de sujeción que tiene conducto de ventilación,puede reducir la radiación solar de manera efectiva y garantizar la disipación del calor.
2) La superficie de la carcasa completa del gabinete se rocía con un primer especial y pintura que tiene una fuerte capacidad anticorrosiva.
3) El interior se puede dividir en cámara de alto voltaje, cámara de transformador y cámara de bajo voltaje, respectivamente.También está equipado con un dispositivo de escape automático de control de temperatura para garantizar el rango de temperatura.
4) Cada unidad tiene un sistema de control, pantalla cargada e iluminación impecables.
5)El equipo de los aparatos se ajusta a los requisitos de protección IP33, tiene un diseño, una estructura y una tecnología razonables, una buena calidad y un mantenimiento fácil.
Parámetros del producto
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 25 | 4160 7200 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Características
• Cumple o excede las normas ANSI®, IEEE® y NEMA®
• Cumple con la norma de eficiencia energética 10 CFR Parte 431 del DOE para transformadores de distribución
• El recubrimiento del tanque excede el estándar IEEE Std C57.12.28TM-2005 y IEEE Std C57.12Las normas.29TM-2005 (sólo unidades de acero inoxidable)
• Compatibilidad total con el estándar IEEE Std C57.12Requisitos de integridad de las carcasas de la norma.28TM-2005
• Placa con el nombre grabado con láser
• Disposiciones de elevación de acero inoxidable en recubrimiento
• Disposiciones para la puesta a tierra del tanque
• Dispositivo automático de alivio de presión
• Aceite mineral de calidad eléctrica
• Puerta con bisagras con pernos y barriles de bisagras de acero inoxidable
• Bolsillo de cerradura flotante para una fácil alineación
• Cerrojo de cerradura de puerta con pentacabezas de acero inoxidable
• Disposiciones de llenado y drenaje de aceite
• Sillón extraíble
• Revestimiento del depósito con cúpula soldado
• Pozos de buceo de alto voltaje - 200 A

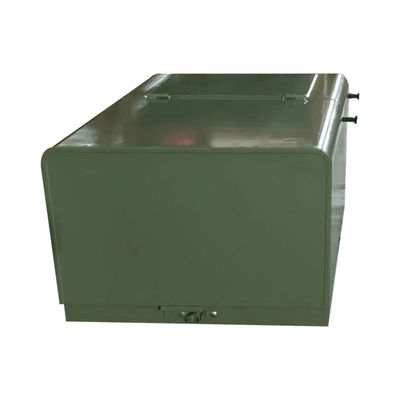

Diseño del producto
Accesorios
• 4 posiciones de carga
• Varias tensiones o grifos
• Interruptores de tensión múltiple o de cambio de toque para un funcionamiento seguro
• Tanque de acero inoxidable, fondo del tanque, umbral, puerta y/o hardware
• Varias palas y terminales disponibles para bujes secundarios
• Inserciones de bujes de alta tensión
• Conectores de tierra
• Bujantes de alta tensión de una pieza
• Fluido EnvirotempTM FR3TM
• Interruptores de desactivación de carga
• Válvula de drenaje/muestreo
• Medidor de presión y vacío
• Medidor de nivel de líquido
• Medidor de temperatura

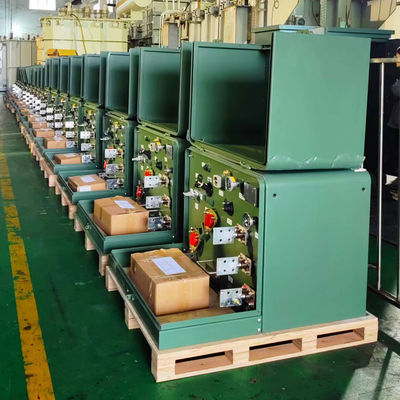

Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
