| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-167/35 el Consejo Europeo |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Capacidad clasificada: | 167KVA | Fase: | Monofásico |
|---|---|---|---|
| voltaje primario: | 34500GrdY/19920 | Voltaje secundario: | 120/240V |
| Frecuencia: | 60 herzios | eficiencia: | 98,9% |
| Nivel de sonido: | 55 dBA | Las bobinas: | Cubiertas |
| Alta luz: | Transformadores sumergidos en aceite de 167 KVA,Transformadores sumergidos en aceite monofásico,34Transformadores montados en postes de 0 |
||

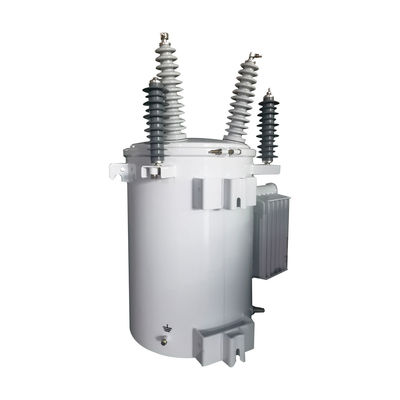

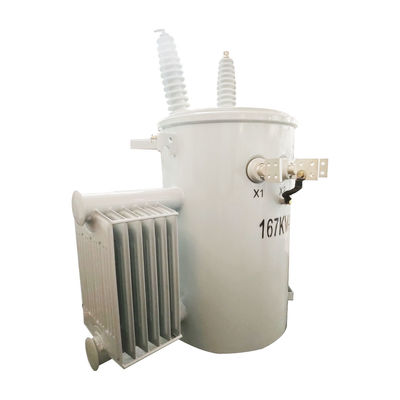

Transformadores sumergidos en aceite de fase única de 167 KVA 34.5 KV montados en poste
Características
Sistema de calidad certificado ISO 9001, cumple con el estándar de eficiencia energética del DOE o excede los estándares ANSI/IEEE y CSA
Especificación
| Potencia nominal (KVA) | En alto. | El golpe de H.V. | Bajo | Circuito corto | No pérdida de carga (W) | Pérdida de carga (W) | No hay corriente de carga(%) |
| Válvula de tensión | el rango | Válvula de tensión | Impedancia (%) | ||||
| 5 | 12.47 13.2 13.8 14.4 34.5 |
± 5 por ciento ±2x2,5% |
120-240/240-480 / 347/600 |
3.5 | 35 | 145 | 4 |
| 10 | 55 | 260 | 3.5 | ||||
| 16 | 65 | 365 | 3.2 | ||||
| 20 | 80 | 430 | 3 | ||||
| 30 | 100 | 625 | 2.8 | ||||
| 40 | 125 | 775 | 2.5 | ||||
| 50 | 150 | 950 | 2.3 | ||||
| 63 | 180 | 1125 | 2.1 | ||||
| 80 | 200 | 1400 | 2 | ||||
| 100 | 240 | 1650 | 1.9 | ||||
| 167 | 285 | 1950 | 1.8 | ||||
| 250 | 365 | 2365 | 1.7 |
Transformador montado en poste
1Diseño de circuitos magnéticos
La forma, el tamaño, la histeresis y la pérdida de corriente de redondo del núcleo de hierro son factores importantes a tener en cuenta.
2Diseño de la bobina
Durante el proceso de diseño se deben tener en cuenta factores como el número de vueltas, el material del alambre, el aislamiento entre capas y el método de cableado.Implementando un diseño de enrollamiento bien planificado, el transformador puede lograr una mayor capacidad de carga y fiabilidad.
3Selección del material aislante
La elección de los materiales aislantes adecuados es primordial para garantizar la seguridad y la longevidad.resistencia a altas temperaturas, resistencia a la ruptura del arco y resistencia a la humedad.
4. Relleno de aceite al vacío
Los transformadores monofásicos montados en postes suelen utilizar un método de llenado de aceite al vacío. Esto implica tratar los chips del transformador con un vacío, inyectar aceite aislante, eliminar las burbujas de aire,y sellar los transformadoresEl proceso de aceite al vacío es beneficioso ya que mejora el rendimiento de aislamiento y la estabilidad térmica del transformador, lo que conduce a una vida útil prolongada.
5Tratamiento térmico
Las propiedades mecánicas y la resistencia de los transformadores se pueden mejorar mediante tratamiento térmico.aumentando su dureza y resistencia al desgaste al tiempo que reduce el estrés y la deformación.
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
