| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-167/35 el Consejo Europeo |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Fase: | Monofásico | Capacidad: | 10 a 500 Kva |
|---|---|---|---|
| Cámara de enfriamiento: | ONAN/KNAN | Frecuencia: | 50HZ/60Hz |
| voltaje primario: | 34500GrdY/19920 o personalizado | Voltaje secundario: | 120/240V o personalizado |
| Impedancia: | 10,0 a 4,5% | Clase del aislamiento: | A/F |
| Alta luz: | Transformador de fase única de 34,5 kW,Transformador de montaje en poste de 167 KVA |
||

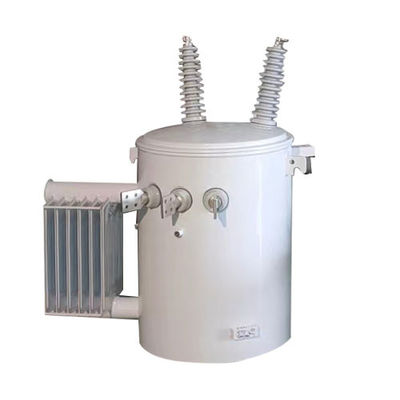

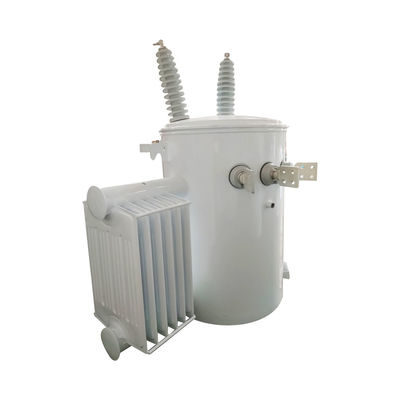

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva Transformador de distribución de un solo fase montado en poste 34,5kv a 240v
Características estructurales
1Las tapas del tanque tienen bujes de porcelana de alto voltaje que vienen con terminales de anillo, que pueden acomodar cables de aluminio o cobre.
2La estructura circular de costura de la cubierta del tanque garantiza una distribución uniforme de las tensiones y un sellado fiable.
3Los tornillos de anillo en la pared del tanque sirven como buje y terminal de bajo voltaje y están recubiertos de estaño.
4Este artículo viene con una válvula de alivio de presión que es capaz de sellarse a sí misma.
5De acuerdo con las normas ANSI, los ganchos de suspensión del transformador en la parte superior e inferior cumplen.
6El terminal de tierra del tanque es un terminal de tierra de perno de anillo.
Especificaciones
| Datos tácnicos para el transformador de distribución monofásico montado en poste | ||||||||
| Potencia (KVA) | Ventajas de las instalaciones | Bajo voltaje (V) | Pérdida | Dimensión ((mm) | Peso | |||
| Pérdida sin carga | Pérdida durante la carga | No | D | H. | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Características de rendimiento
1Los productos se utilizan ampliamente en la transmisión y distribución de energía de las redes eléctricas industriales y agrícolas.
2El núcleo de hierro está hecho de chapa de acero de silicio laminada en frío con alta conductividad del magnetismo y adopta una estructura de tabla de tirón, por lo que su ruta magnética es corta, las pérdidas y el nivel de ruido es bajo.
3El alambre de compresión se adopta para el enrollamiento por lo que las pérdidas son bajas y tienen una buena capacidad de resistir el cortocircuito.
4El depósito de aceite es de tipo campana con la estructura de tipo de placa plegable completa, con un exterior excelente y fácil de mantener.
Accesorios opcionales
1Arrestador de corrientes.
2Enlace protector
3. El fusible de limitación de corriente
4- Un interruptor de baja tensión.
a. Control de emergencia del interruptor de circuito
b. Luz de señal
5Protecto Combo
6Toque el cambiador.
7. Interruptor de doble voltaje
8. alivio de la presión del tanque
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
