| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-45k |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Fase: | Trifásico | Cámara de enfriamiento: | ONAN/KNAN |
|---|---|---|---|
| Frecuencia: | 50HZ/60Hz | Nivel del aislamiento: | E |
| Capacidad: | 45KVA | voltaje primario: | 13200GrdY/7620 |
| Voltaje secundario: | 208Y/120 | subida de la temperatura: | 65℃ |
| Alta luz: | Transformador de distribución de energía de tipo aceite,Transformador de distribución de energía montado en una plataforma,Transformador tipo aceite de 45kva |
||

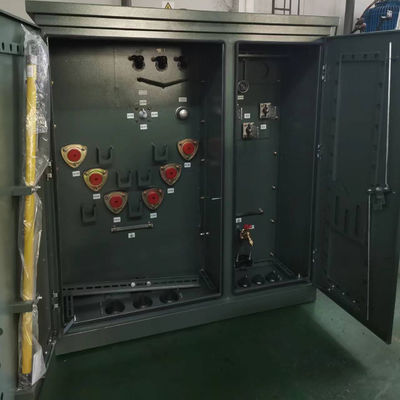

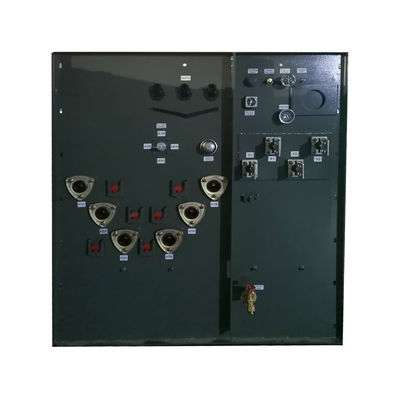

45KVA Transformador de tipo aceite montado en una almohadilla de tres fases Tipo de alimentación en bucle Transformador de distribución combinada
Desempeño
1)No hay tanque de almacenamiento de aceite, la altura del transformador es reducida,puede ahorrar espacio de instalación y costes de transporte.
2) La elasticidad del radiador ondulado puede compensar el cambio de volumen de aceite causado por el cambio de temperatura.
3) La caja es el tanque de radiador ondulado, no sólo tiene la función de enfriamiento, sino que también tiene la función de "respiración".
4) el aceite del transformador no entra en contacto con el aire,que impide efectivamente que el oxígeno y el agua sumerjan el transformador y conduzcan a un deterioro del rendimiento (envejecimiento de los materiales y el aceite).
5)Nueva estructura de enrollamiento de alto y bajo voltaje, disposición razonable para el tubo de aceite y conexión que aumenta la capacidad de resistencia mecánica y anticortocircuito.
6)Utilizamos bucles en espiral con una trayectoria longitudinal del aceite para producir un mejor efecto de enfriamiento.Mejoramos el soporte efectivo de la cara terminal del bucle para fortalecer la capacidad de electricidad contra cortocircuito.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Tres fases |
| Capacidad | 45 KVA |
| Grupo de vectores | No lo sé. |
| Voltagem primaria | 13200GrdY/7620 |
| Clase de tensión primaria | Clase de 15 kV |
| Fasor primario | Wye de tierra |
| Voltagem secundaria | 208Y/120 |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Impedancia | 40,5% |
| Clasificación del interruptor de ruptura de carga | 200 amperes y 15 kV |
| Normas de eficiencia | Cumple con las normas del DOE 2016, cumple con las normas de la CSA cumple con las normas ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Capacidad de fluidos (aceite) * | 70 galones |
| Peso del líquido (aceite) * | 539 libras |
| Materiales de enrollamiento | de aluminio |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 48 dBA |
| Clasificación de los recintos | NEMA 3R gabinete de cableado a prueba de intemperie, tanque sellado |
| Dimensiones* | Se trata de un sistema de transmisión de datos. |
| Peso en seco (sin aceite) * | 663 libras |
| Peso total (Líquido lleno) * | 1, 701 libras |
| Eficiencia en % | 99.00% |
| Sin pérdida de carga (en vatios) | +/- 114 W |
| Pérdida de carga total (en vatios) al 100% | +/- 570 W |
| Pérdida total de carga (en vatios) al 100% | +/- 684W |
Especificación
| Capacidad nominal | Pérdida | Dimensión ((mm) | Peso (en kg) | ||||
| Pérdida sin carga (W) | Pérdida durante la carga | No | D | H. | Peso del aceite (L) | Peso total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| de una potencia de 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| Las demás: | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| Las demás: | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| Las demás: | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| Las demás: | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| Las demás: | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Pruebas de fábrica
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
