| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | 150KVA |
| Cantidad de orden mínima: | 1Unidad |
| Precio: | $1000-$150000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Capacidad clasificada: | 150KVA | Voltagos primarios: | 13800 V o a medida |
|---|---|---|---|
| Voltaje secundario: | 208V | Frecuencia: | 50HZ/60Hz |
| Cámara de enfriamiento: | ONAN/KNAN | Voltaje de la impedancia: | 4,5% |
| Tipo de alimentación del transformador: | Alimentación del lazo | Clasificación de aislamiento: | Clasificación de aislamiento E - 120°C, 248°F |
| Alta luz: | Transformador eléctrico de montaje de almohadilla de 150 KVA,Transformador eléctrico montado en una almohadilla 13.8KV,Transformador eléctrico sumergido en aceite |
||

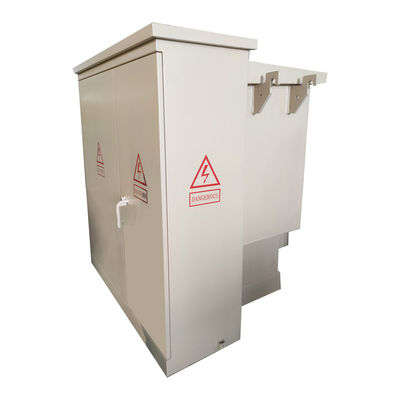

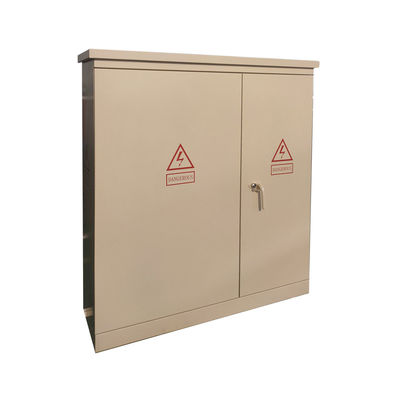

150KVA Montaje del transformador eléctrico de tres fases con aceite sumergido 13.8KV
Características

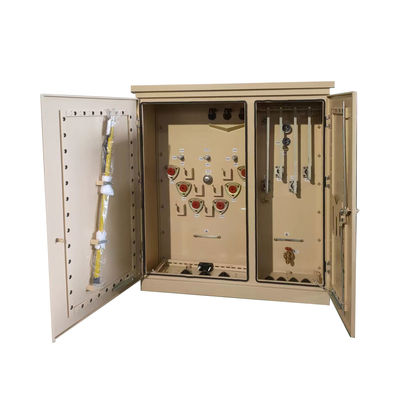

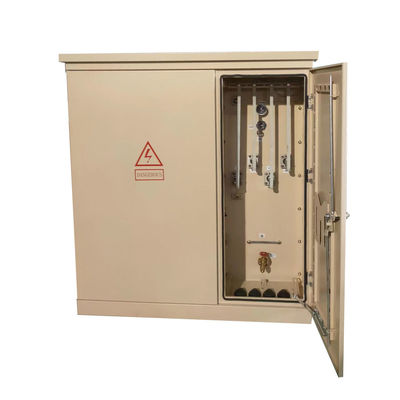

1. conexión de terminación
1) Los cables de alimentación primarios están conectados con conectores de codo.
2) Puertos de bujes sujetos externamente con inserciones de carga.
3) Bujantes integrados de carga o sin carga.
4) Terminación secundaria Las busquillas sujetadas externamente con NEMA 4 agujeros, 6 agujeros, 8 agujeros, 10 agujeros o 12 agujeros, están disponibles soportes de espadas.
2.dispositivo de protección
1) Los fusibles de bayoneta son fusibles de límite de corriente parcial.
2) Dispositivo automático de reducción de presión.
3) Medidor del nivel de aceite.
4) Medidor de temperatura del aceite.
5) Medidor de presión y vacío.
6) Válvula de drenaje con muestreo.
7) Clase de distribución, detectores de óxidos metálicos, de 3 a 36 kV.
8)Clase de distribución, pararrayos de tipo válvula, de 3 a 27 kV.
3.Cambio primario
Cambiador de toque de posición 1.5.
2) 4 posición del interruptor de carga,Se puede operar con una palanca caliente y permite flexibilidad en la reparación y el mantenimiento.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Fase | Tres fases |
| Capacidad | 150 KVA |
| Grupo de vectores | DYN1 |
| Voltagem primaria | Las demás: |
| Clase de tensión primaria | Clase de 15 kV |
| Voltagem secundaria | 208Y/120 |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| El cambio de toque | Cambiador de toque de 5 posiciones |
| Impedancia (típica) | 1.2-6.0% Típico |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| Eficiencia en % | 99.10% |
Especificación
| Datos tácnicos del transformador de tres fases montado en una plataforma | |||||||
| Capacidad nominal | Pérdida | Dimensión ((mm) | Peso (en kg) | ||||
| Pérdida sin carga (W) | Pérdida durante la carga | No | D | H. | Peso del aceite (L) | Peso total (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| de una potencia de 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| Las demás: | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| Las demás: | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| Las demás: | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| Las demás: | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| Las demás: | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
