| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-50/10 |
| Cantidad de orden mínima: | 1Unit |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30days |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Capacidad clasificada: | 50KVA o modificado para requisitos particulares | Fase: | Monofásico |
|---|---|---|---|
| voltaje primario: | 12470GrdY/7200 o modificado para requisitos particulares | Voltaje secundario: | 240/120V o modificado para requisitos particulares |
| Frecuencia: | 60Hz/50Hz | Nivel del aislamiento: | A/E |
| subida de la temperatura: | 65°C | Alimentación: | Lazo |
| Alta luz: | Transformador montado cojín 240V,Transformador montado cojín 50KVA,Transformador inmerso en aceite montado cojín |
||

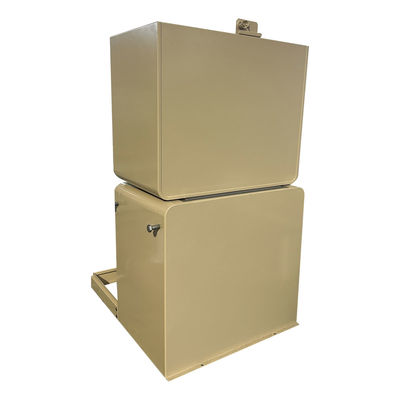

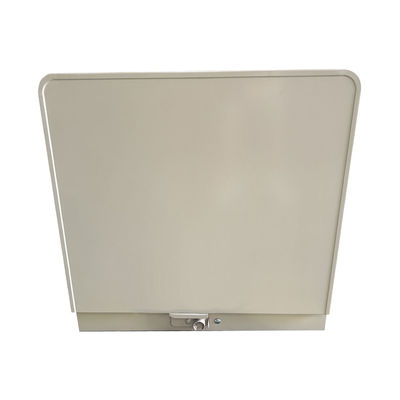

Transformador sumergido en aceite de 25KVA/50KVA/75KVA montado en una plataforma de fase única
Resumen de las actividades
1)Los transformadores montados en almohadillas de fase única se colocan dentro de un armario con puertas y cerraduras, generalmente situados al aire libre.Estos transformadores están manipulados con potencias de 25-250 kVA.
2)Todos estos transformadores de distribución están aislados por aceite, refrigerados con secreción, están disponibles en bucle o en alimentación radial y tienen un frente muerto.
3)Estos transformadores se presentan en dos configuraciones básicas, de alimentación por radio y por bucle, que se seleccionan en función del tipo de circuito en el que se instalarán.
Especificación
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Características
1) el revestimiento del tanque del transformador montado en una sola almohadilla de fase excede el C57,12.8 y C57,12.29Compatibilidad con el IEEE C57.12.28 estándares de integridad de las carcasas.

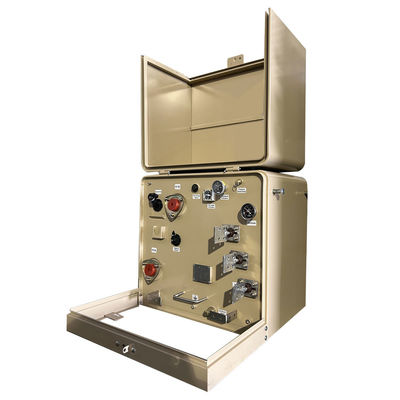

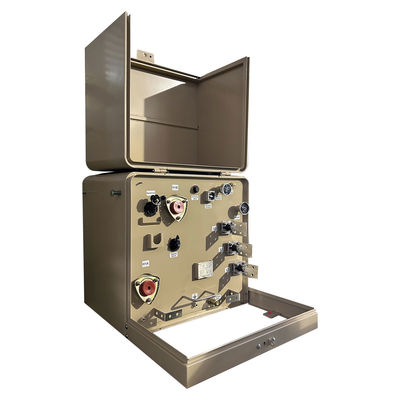

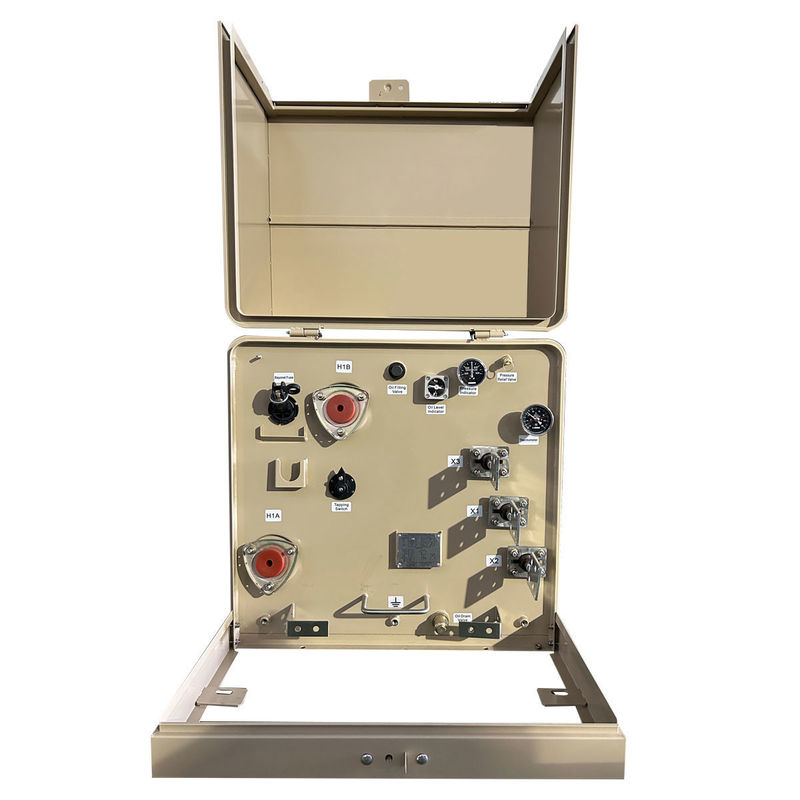

2) Dos bujes universales de alta tensión sujetos externamente para el funcionamiento de alimentación en bucle o un buje sujetos externamente para el funcionamiento de alimentación radial.
3) Tres bujes de baja tensión sujetados externamente con pernos de cobre roscados, incluido un terminal neutro totalmente aislado con correa de tierra extraíble.
4)Montajes de bujes en relieve; fondo del compartimiento de aceite encasillado.
5) Dispositivos de elevación de acero inoxidable con rosca y montado a ras.
6)Dispositivo automático de alivio de la presión.
7) Aceite mineral de calidad eléctrica con inhibidor de la oxidación.
8)Capó extraíble con pernos y barriles de bisagras de acero inoxidable resistentes a la corrosión Revestimiento de acero suave y umbral desmontable fijado con hardware de acero inoxidable.
9) Superficies superiores abovedadas en el capó y el compartimento de aceite para evitar la retención de agua.
10) Enchufe de llenado de aceite/nivel de aceite; enchufe de drenaje de aceite; disposiciones de puesta a tierra del tanque.
11)Conjunto de bloqueo resistente a la corrosión con perno de seguridad de pentacabezas cautivas, tuerca flotante y candado.
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
