Lugar de origen: | China |
---|---|
Nombre de la marca: | WINLEY |
Certificación: | CE,ISO |
Número de modelo: | 1000KVA |
Cantidad de orden mínima: | 1Unit |
Precio: | $1000-$150000 |
Detalles de empaquetado: | Caja de la madera contrachapada |
Tiempo de entrega: | 30days |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000set/month |
Fase: | Trifásico | Frecuencia: | 60Hz |
---|---|---|---|
Nivel del aislamiento: | Clase E | Capacidad clasificada: | 225 KVA |
grupo de vectores: | Din1 | Clase de enfriamiento: | KNAN; Uno mismo-refrescado |
Impedancia: | 5,8% | Material de enrrollamiento: | cobre |
Alta luz: | Transformador de tipo aceite de 225 KVA,Transformador de tipo aceite montado en almohadilla,Transformador de tres fases de 4160 V |

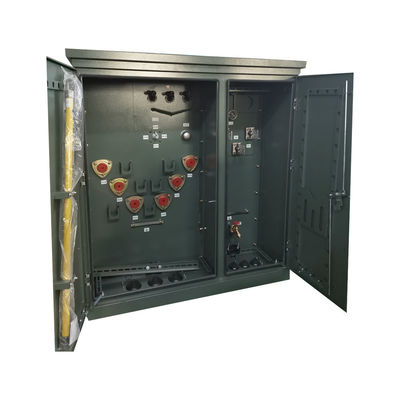

225 KVA Pad Mount Tipo de transformador de aceite de tres fases 4160V a 480
Características de rendimiento
1)No hay tanque de almacenamiento de aceite, la altura del transformador es reducida,puede ahorrar espacio de instalación y costes de transporte.
2) La elasticidad del radiador ondulado puede compensar el cambio de volumen de aceite causado por el cambio de temperatura.
3) La caja es el tanque de radiador ondulado, no sólo tiene la función de enfriamiento, sino que también tiene la función de "respiración".
4) el aceite del transformador no entra en contacto con el aire,que impide efectivamente que el oxígeno y el agua sumerjan el transformador y conduzcan a un deterioro del rendimiento (envejecimiento de los materiales y el aceite).
5)Nueva estructura de enrollamiento de alto y bajo voltaje, disposición razonable para el tubo de aceite y conexión que aumenta la capacidad de resistencia mecánica y anticortocircuito.
6)Utilizamos bucles en espiral con una trayectoria longitudinal del aceite para producir un mejor efecto de enfriamiento.Mejoramos el soporte efectivo de la cara terminal del bucle para fortalecer la capacidad de electricidad contra cortocircuito.
Especificación
Capacidad nominal | Grupo de tensión ((kV) | Pérdida (kW) | Peso (kg) | (mm) | Esquema | ||||||||||
Método de conexión | Sin carga | Carga | Corriente sin carga | Voltagem de impedancia | ¿Qué quieres decir? | (W) | (H) | ||||||||
(kVA) | HV | El LV | % | % | % | % | Máquina | Aceite de oliva | El producto bruto | Dimensión | Válvulas de acoplamiento | En el plano horizontal | |||
50 | 0.4 | Dinámica Yd11 Dinámica 5 Yyn0 |
0.21 | 1.21 | 2 | 6.50 por ciento | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
