| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | UL,CE,ISO |
| Número de modelo: | 2500KVA |
| Cantidad de orden mínima: | 1Unit |
| Precio: | $1000-$150000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 30days |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000set/month |
| Capacidad nominal: | 100VA~5000KVA | Fase: | - ¿ Qué? |
|---|---|---|---|
| Nivel de protección de gabinetes: | NEMA3R | Frecuencia: | Las emisiones de gases de efecto invernadero |
| Clase de aislamiento: | F/H | El material: | Cubiertas |
| Certificado: | UL CE ISO | Estándar: | ANSI, IEC |
| Alta luz: | Transformador de aislamiento de tipo seco 2500KVA,Transformador de aislamiento de tipo seco NEMA3R,Transformador de tipo seco ANSI |
||

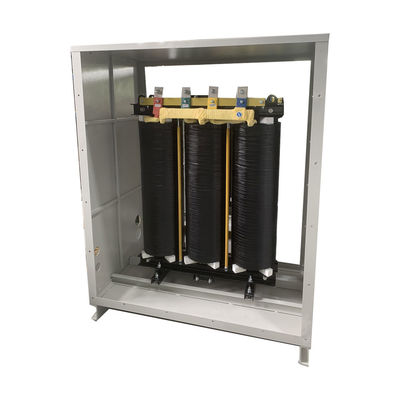

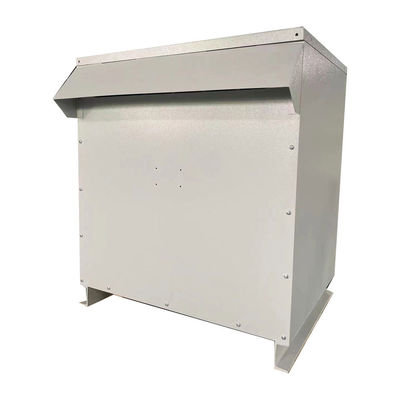

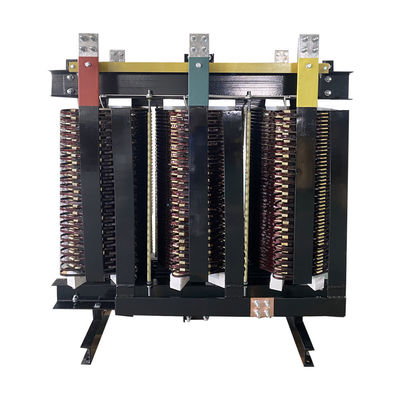

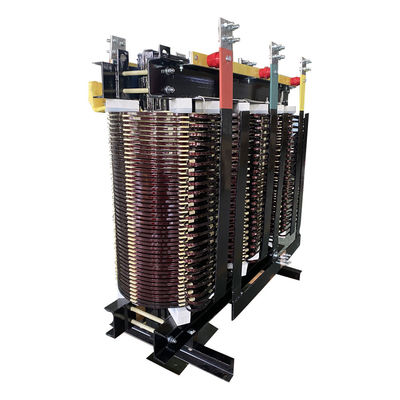

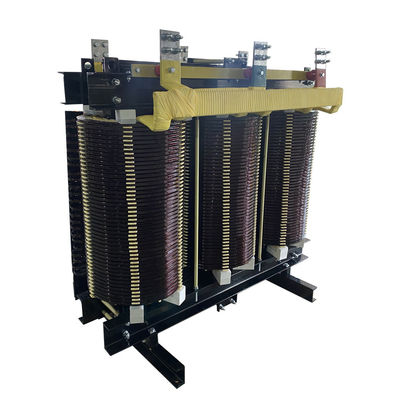

2500KVA Transformador de aislamiento de tipo seco de tres fases NEMA3R
Características
1La eficiencia del consumo de energía del transformador alcanza el 99,26%, 8-15 puntos porcentuales superior a la de los productos generales.
2La carcasa cumple con los requisitos de certificación AWS (certificación de la Asociación Electrotecnica Americana), su capacidad de carga, disipación de calor,y rendimiento impermeable a la lluvia cumplen con las normas NEMA3R (requisitos para los recintos exteriores en América del Norte).
3. ALTA SEGURIDAD - El transformador VPI no tiene resina combustible, no contiene halógenos, no soporta combustión y tiene un retardador de llama.No causará daños al medio ambiente, otros equipos y el cuerpo humano, y es insensible a la temperatura, el polvo y la contaminación.
4La descarga parcial de la operación es pequeña y nunca se romperá. Sus características de seguridad son especialmente adecuadas para lugares con altos requisitos de protección contra incendios y alta densidad de población.
Datos principales
| Nombre del producto | 2500KVA Transformador de aislamiento de tipo seco de tres fases NEMA3R |
| El tipo | Tipo seco |
| Materiales de enrollamiento | Los demás, con un diámetro de diámetro superior a 30 mm |
| Capacidad | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
| Válvula de entrada | Personalizado |
| Voltado de salida | Personalizado |
| Frecuencia | 50/60 Hz |
| Tipo de conexión | DYN11/YYN0 |
| Nivel de aislamiento | F/H |
| Nivel de protección de los recintos | NEMA3R |
| Prueba de estanqueidad a presión | "Tensión" superior a 1 kV, pero no superior a 2 kV; |
| Se aplicarán las siguientes medidas: | |
| Sequencial a tierra de seguridad1,5KV/min | |
| Resistencia al aislamiento | "Tensión de carga" superior a 1000 W; |
| La potencia máxima de la unidad de control de seguridad es de 2500 V>100 megohm. | |
| Sequencial a tierra de seguridad 1500V>100 megohm | |
| Resistencia del suelo | 25 A < 100 millones de ohmios |
| Prueba de tensión de resistencia a la inducción | 125Hz / 800V / 60s |
| Método de enfriamiento | Refrigeración natural o por aire |
| Aumento de la temperatura | ≤ 125K |
| Ratio de transformación | < 3% |
| Corriente de transporte de aire | < 3% |
| Voltagem de impedancia | alrededor del 4,5% |
| Pérdidas totales | El 4% |
| Eficiencia | El 80% al 99% |
| Temperatura de funcionamiento | -15°C-40°C (40°C, 90% de H.R., 56 días) |
| Temperatura de almacenamiento | -25°C~100°C ((40°C, 90%R.H., 56 días) |
| Certificado | Las condiciones de los certificados |
Especificación
| Capacidad nominal | Alta tensión | Bajo | Símbolo de conexión | No pérdida de carga | Pérdidas durante la carga | No hay corriente de carga | Peso | Independencia del cortocircuito |
| (KVA) | (KV) | Válvula de tensión | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dinámica Yyn0 |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
