Número de la bobina: | Autotransformador | Fase: | Una fase |
---|---|---|---|
Material: | Alambre de cobre | Voltaje de salida: | 18VACx2 |
Uso: | equipo de iluminación de sonido | Material de la base: | 0.27m m |
subida de la temperatura: | <60> | Cámara de enfriamiento: | Refrigeración por aire |
Alta luz: | Transformador toroidal del aislamiento 200VA,Transformador de la iluminación de la baja tensión 200VA,Transformador toroidal 18VAC 0V 18VAC del aislamiento |

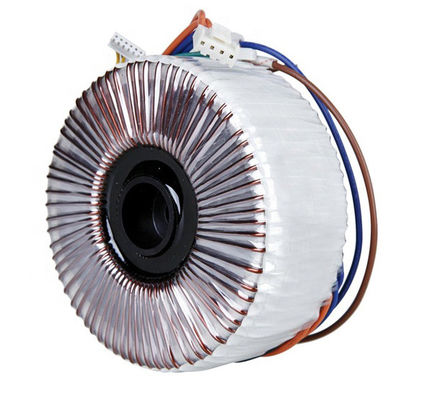

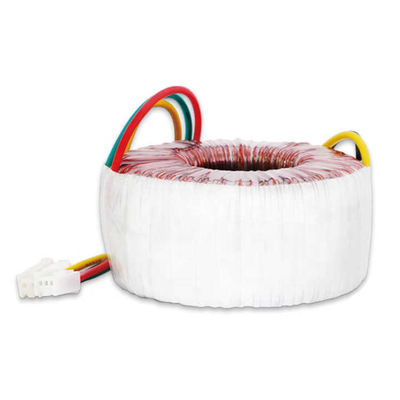

transformador toroidal 18VAC 0V 18VAC del equipo de iluminación audio 200VA
Características
1).Alta eficiencia eléctrica, núcleo de hierro sin entrehierro.
2).Pequeño en forma y tamaño.
3).Menos interferencia magnética, la fuga de flujo magnético es pequeña, la radiación electromagnética es pequeña.
4).Baja temperatura de funcionamiento, la pérdida de hierro es pequeña y se calienta lentamente.
5).Fácil de instalar.
Especificaciones
Artículo | Descripción |
Capacidad | 200VA |
Frecuencia | 50/60Hz |
máx.Temperatura | 60℃ |
Aumento de la temperatura | <60 ℃ |
Clase de aislamiento | B/F |
Relación de voltaje | 110 V CA x 2-18 V CA x 2 |
material de bobinado | Cobre |
Resistencia de aislamiento | PRI.-SEC.: 500V DC 100 MΩ/Primario a Secundario 500VDC 100MΩ Min. |
Cortocircuito de giro sinuoso | PRI.Iput: 440V AC 150HZ/ Primario y Secundario No se descomponen) |
Prueba Hi-Pot | PRI.-SEC.: 4.2KV/5mA/2S / Primario y Secundario No avería) |
Montaje placa metalica | Proporcionó |
Junta de goma | Proporcionó |
Estándares | VDE0550/IEC204-1/IEC61558/EC439 |
Garantía | 24 meses |
Cálculo VA
1. Lea la clasificación del devanado secundario del transformador (impresa o etiquetada en la caja del transformador).Esto debería dar una calificación como 5V, 500mA.
Multiplique el voltaje por la corriente para recibir los VA.
Ejemplo: 5 V por 500 mA (o 0,5 A) es igual a 2,5 VA
2. Convierta el valor de VA del devanado secundario a la clasificación de VA del devanado primario como la ecuación VA (primario) es igual a VA (secundario) o VA (p) = VA (s)
Por ejemplo de un secundario de 2.5VA, si el voltaje primario es de 120V la corriente será A(p) = VA(s) / V(p).Dando A(p) = 2,5 / 120 = 0,020833 (aproximadamente 21 mA).
Este es el cálculo para un transformador de devanado de entrada única/devanado de salida única.
3. Sume las clasificaciones de VA separadas para un transformador con múltiples devanados secundarios.
Para devanado secundario 1 = 5VA a 500mA
Devanado secundario 2 = 24V a 100mA
VA Secundario Total = ( 5 X 0.5 ) + ( 24 X 0.1 ) = 4.9VA
El VA primario seguirá siendo igual al VA secundario total.
Preguntas más frecuentes
1. P: ¿Puedo obtener un pedido de muestra?
R: Sí, aceptamos pedidos de muestra para probar y verificar la calidad.
2. P: ¿Cuál es el plazo de entrega?
R: tiempo de muestra de 3 a 7 días, generalmente enviamos por DHL, UPS, FedEx, etc.Tiempo de producción en masa 7-25 días.
3. P: ¿Cuánto dura la garantía?
A: 24 meses desde B/L.Si hay algún problema con los accesorios, solo proporcione las fotos del accesorio dañado, luego le brindaremos un servicio gratuito.De acuerdo con la cantidad de productos, proporcionaremos accesorios fácilmente dañados de forma gratuita.También podemos proporcionar soporte técnico si lo necesita.
4. P: ¿Está disponible OEM/ODM?
R: ¡Sí, lo es!Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a.Color personalizado y función especial.
b.Caja personalizada.
C.Imprima el logotipo del cliente (MOQ: ≥10 piezas).
d.Sus otras ideas sobre el producto, podemos ayudarlo a diseñarlas y ponerlas en producción.Los servicios personalizados anteriores deben confirmarse antes de la producción.
5. P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todo tipo de productos tienen certificado CE.Contamos con ingenieros profesionales.Los trabajadores están estrictamente obligados a fabricar productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicos. Los supervisores de control de calidad inspeccionarán regularmente la producción.Haremos pruebas de rendimiento de productos durante la producción y pruebas de calidad integrales cuando se completen los productos.
