| Nombre De La Marca: | WINLEY |
| Número De Modelo: | D-167/5 |
| Cuota De Producción: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles Del Embalaje: | Cuadro de madera contrachapada |
| Condiciones De Pago: | T/T |

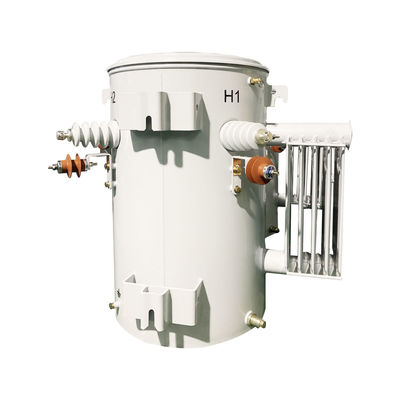

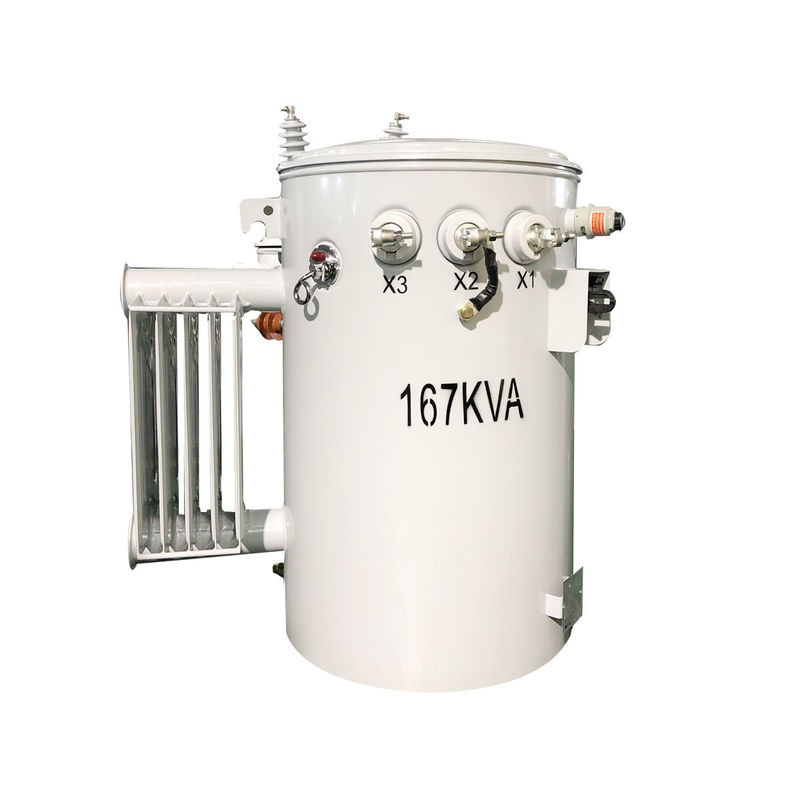

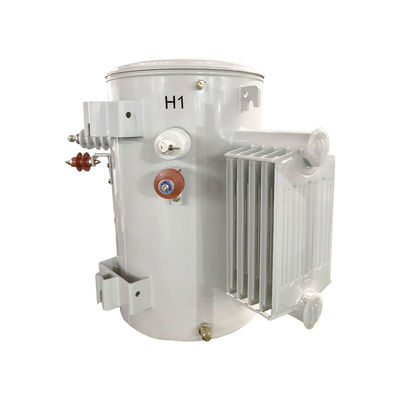

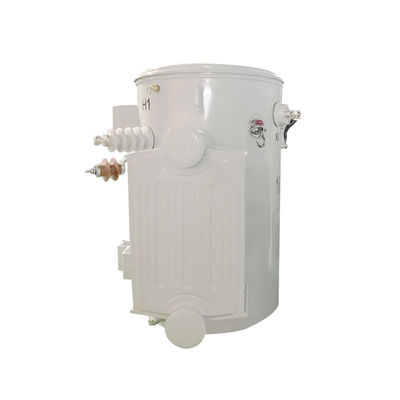

Transformador de doble enrollamiento montado en poste de fase única de 167kva Descenso de 4160v a 480v
Característica estándar

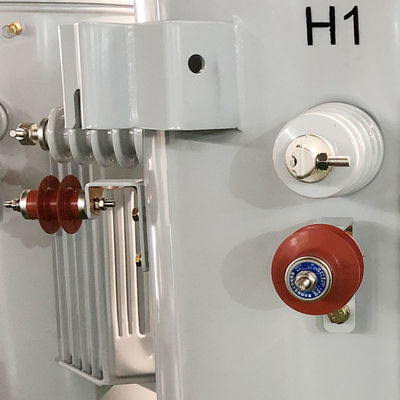

1. Bujes de alta tensión
El material principal de las bujes de alta tensión es la porcelana y su función principal es conectar las bobinas de alta tensión y las líneas de alta tensión externas, la protección del aislamiento,protección contra intrusiones externas, conducción térmica y disipación térmica, etc., para garantizar el funcionamiento normal y la seguridad del transformador.
2. Búsqueda de baja tensión
Hay dos tipos de bujes de bajo voltaje como tipo de pala y tipo de clip.
3. válvula de llenado de aceite
La función de la válvula de llenado de aceite del transformador monopólico de fase es llenar el aceite de aislamiento en el tanque.
4. válvula de drenaje de aceite con muestreador
La válvula de drenaje de aceite y el muestreo del transformador montado en un solo poste de fase se utilizan para descargar aire y humedad, eliminar sedimentos e impurezas,garantizar la calidad y el rendimiento del aceite dentro del transformadorMientras tanto, podemos recoger muestras de aceite para análisis y pruebas.
5. válvula de alivio de presión
La válvula de alivio de presión del transformador montado en un solo poste de fase se utiliza principalmente para proteger el funcionamiento seguro del transformador, mantener condiciones normales de trabajo,y ajustar la presión del gas dentro del transformador para garantizar su estabilidad y fiabilidad.
6- Detenedor de iluminación
El arrestor de iluminación mantiene el transformador a salvo de las oleadas de energía causadas por rayos, interruptores y otras fuentes HV.Desvía las sobretensiones de alta tensión por la conexión a tierra para evitar el impacto directo del transformador en sí.
7. Corriente interna de fusión limitante
El fusible se utiliza para limitar que el enrollamiento del transformador se dañe cuando hay corrientes de sobrecarga.
8- El interruptor.
Un interruptor secundario está sobre el enrollamiento dentro del tanque y aquí está el mango de operación, reinicio de sobrecarga y luz de señal.protección de la palanca de bajo aceite, y permitiendo que un porcentaje de energía pase a través del interruptor para restablecer el servicio cuando se golpea.
Datos principales
| Fase | Fase única |
| Capacidad | 167 KVA |
| Voltagem primaria | 4160GrdY/2400 |
| Clase de tensión primaria | Clase de 5 kV |
| Voltagem secundaria | El valor de las emisiones de dióxido de carbono debe ser igual o superior a la media de las emisiones de dióxido de carbono. |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Fasor secundario | Enlaces de doble enrollamiento de una sola fase |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| El cambio de toque | Cambiador de punción de 5 posiciones con manija de operación externa |
| Impedancia | 30,5% Típico |
| Normas de eficiencia | Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE |
| Capacidad del fluido* | 33.73 galones |
| Materiales de enrollamiento | De cobre |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| Dimensiones* | 43El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Diámetro del tanque* | 24'' OD |
| Peso en seco* | 749.56 libras |
| Eficiencia | 99.10% |
| Sin pérdida de carga (en vatios) | +/- 455 W |
| Pérdida de carga total (en vatios) | +/- 1,833 W |
| Pérdida de carga total (en vatios) | +/- 2,288 W |
Especificaciones
| Transformador inmerso en aceite de una sola fase de 10kva-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accesorios
Imágenes de producción
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorio, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
