Envase de resina fundida para transformadores de tipo seco 33kv Transformador de distribución eléctrica de paso a paso 5600kva

Informacion basica
Lugar de origen: China
Nombre de la marca: WINLEY
Certificación: CE,ISO
Número de modelo: SCB10-5600/35 y sus derivados
Cantidad de orden mínima: 1 unidad
Precio: $10000-$100000
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 30 días
Condiciones de pago: T/T
Capacidad de la fuente: 1000 unidades por mes
Información detallada
El tipo: tipo seco transformador Capacidad nominal: 5600KVA o personalizado
Método de enfriamiento: AN/FA Frecuencia: 50/60HZ
El material: Cubiertas Estándar: AS60076
Certificación: ISO/CE Aumento de la temperatura: 100℃
Alta luz:

Transformadores de tipo seco 33kv

,

Transformadores de tipo seco

,

Transformador de distribución eléctrica de 5600kva


Descripción de producto

Envase de resina fundida para transformadores de tipo seco 33kv Transformador de distribución eléctrica de paso a paso 5600kva





Características del transformador seco



1) Resistencia a la humedad y a la corrosión, y puede funcionar normalmente a 100% de humedad, especialmente para trabajos en condiciones ambientales extremas.
2) Pérdidas perdidas, baja descarga local, bajo ruido y gran capacidad de disipación de calor, pueden funcionar al 150% de la operación de carga nominal.
3) La resistencia mecánica total de la bobina fundida es alta y puede resistir un cortocircuito repentino.
4) Seguro, prevención de incendios, sin contaminación, se puede instalar directamente en el centro de carga.
5) Mantenimiento e instalación sencillos, bajos costes generales de explotación.

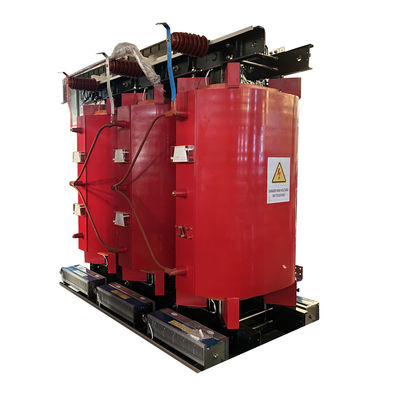

Envase de resina fundida para transformadores de tipo seco 33kv Transformador de distribución eléctrica de paso a paso 5600kva 0



características estructurales



1)El núcleo de hierro está hecho de chapa de acero de silicio de alta calidad.La superficie está revestida con un revestimiento anticorrosión y una buena disipación de calor para garantizar la baja pérdida y resistencia a la corrosión del transformador.
2) El enrollamiento de alto voltaje tiene una caída continua hacia abajo del disco con un conductor de banda ((aluminado o cobre) y doble aislamiento de capa.
3)El enrollamiento de bajo voltaje está hecho de papel de aluminio o cobre y enrollado con un papel aislante pre-encapsulado con resina epoxi.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)En la cámara de fundición al vacío, la resina se vierte en el molde para curar y formar una estructura de cuerpo de FRP de alta resistencia.

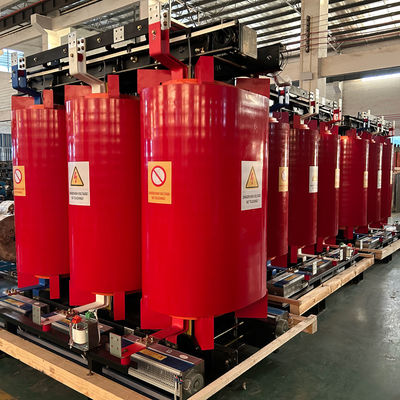

Envase de resina fundida para transformadores de tipo seco 33kv Transformador de distribución eléctrica de paso a paso 5600kva 1

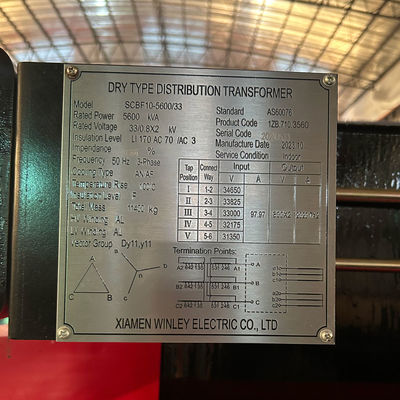

Datos principales



El tipo Tipo seco, resina fundida
Número de modelo SCB10-5600KVA/33 ~ 0,4KV
Las fases 3
Capacidad nominal
5600el kVA
Tipo de aislamiento F/H
Método de enfriamiento En el caso de las empresas de servicios de telecomunicaciones
Voltagem primaria 33kv
Tensión secundaria Las demás:
Grupo de vectores
DY11
Rango de aprovechamiento ± 2 por 2.5
Frecuencia nominal Se aplican las reglas siguientes:
Aumento de la temperatura 100 °C
Impedancia 9%
No pérdida de carga 8870No
Pérdida durante la carga ((120°C) Los demás
Materiales de enrollamiento de aluminio o cobre
Tasa del PI IP00 hasta IP54
Peso
11500
Materiales básicos Acero de silicio
Estándar ANSI, IEC
Certificado CE/ISO



Especificación



Capacidad nominal Alta tensión Bajo Símbolo de conexión No pérdida de carga Pérdidas durante la carga No hay corriente de carga Peso Independencia del cortocircuito
(KVA) (KV) Válvula de tensión (W) (W) (%) (KG) (%)
(KV)
10 6
6.3
10
10.5
11
0.4 Dinámica
Yyn0
0.15 0.325 4.1 130 4
30 0.215 0.75 3.2 260
50 0.305 1.055 2.8 315
80 0.415 1.46 2.6 470
100 0.45 1.665 2.4 520
125 0.53 1.955 2.2 585
160 0.61 2.25 2.2 670
200 0.7 2.675 2 790
250 0.81 2.915 2 920
315 0.99 3.67 1.8 1085
400 1.1 4.22 1.8 1320
500 1.305 5.165 1.8 1520
630 1.46 6.31 1.6 1820 6
800 1.71 7.36 1.6 2105
1000 1.99 8.6 1.4 2550
1250 2.35 10.26 1.4 2900
1600 2.755 12.42 1.4 3490
2000 3.735 15.3 1.2 4220
2500 4.5 19.53 1.2 4955



Proceso de producción



150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 4

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 5

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 6



Preguntas frecuentes



1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.



características estructurales



1)El núcleo de hierro está hecho de chapa de acero de silicio de alta calidad.La superficie está revestida con un revestimiento anticorrosión y una buena disipación de calor para garantizar la baja pérdida y resistencia a la corrosión del transformador.
2) El enrollamiento de alto voltaje tiene una caída continua hacia abajo del disco con un conductor de banda ((aluminado o cobre) y doble aislamiento de capa.
3)El enrollamiento de bajo voltaje está hecho de papel de aluminio o cobre y enrollado con un papel aislante pre-encapsulado con resina epoxi.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)En la cámara de fundición al vacío, la resina se vierte en el molde para curar y formar una estructura de cuerpo de FRP de alta resistencia.
