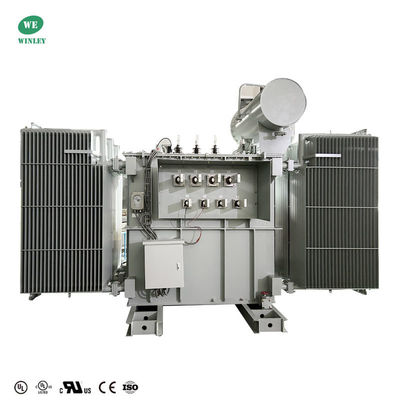

Transformador de potencia de subestación de 6500 kVA, elevador de 480 V a 13800 V, doble división, para energía solar

Nombre De La Marca:	WINLEY
Número De Modelo:	S-6500/13.8
Cuota De Producción:	1unidad
Precio:	$1000-$150000
Detalles Del Embalaje:	caja de madera contrachapada
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Tipo:

transformador de subestación

Operación:

Elevador

Capacidad:

6500Kva

Voltaje primario:

480Y/277-480Y/277

Voltaje secundario:

Las demás:

Grupo vectorial:

Dyn11,yn11

Clase de enfriamiento:

Onan; Cooilizado

Estándar:

IEC60076

Capacidad de la fuente:

500set/mes

Resaltar:

Transformador de Subestación de 6500KVA

Transformador de Potencia de 480V a 13800V

Din11

Transformador tipo aceite yn11

Descripción del producto

Transformador de potencia de subestación de 6500 Kva Elevador de tensión de 480 V a 13800 V Transformadores solares de doble división

Un transformador elevador de tensión solar de doble división es un transformador especializado diseñado para sistemas de energía solar. Utiliza devanados dobles divididos para elevar eficientemente la salida de bajo voltaje de los paneles solares (o un inversor) a un voltaje más alto adecuado para la conexión a la red o el almacenamiento de energía. El transformador divide la entrada en dos devanados separados y la eleva manteniendo el aislamiento eléctrico, mejorando así tanto la eficiencia como la seguridad.

Datos principales del transformador de subestación

Nº	Particularidades	Unidad	Especificación
1	Tipo	~	sumergido en aceite, tipo conservador
2	Potencia nominal	kVA	6500
3	Potencia 1	kVA	3700KVA, Corriente máx. 6000A
4	Potencia 2	kVA	2800KVA, Corriente máx. 4500A
5	Nº de fases	~	3
6	Voltaje primario	V	480Y/277-480Y/277
7	Conexión primaria 1	~	(4) espadas de 16 orificios
8	Conexión primaria 2	~	(4) espadas de 12 orificios
9	Voltaje secundario	V	13800
10	Conexión secundaria	~	(3) buje de porcelana de 15 kV
11	Tipo de derivación	~	fuera de circuito
12	Rango de derivación	%	±2*2.5%
13	Método de enfriamiento	~	ONAN
14	Frecuencia nominal	Hz	60
15	Grupo vectorial	~	Dyn11,yn11
16	Clase de aislamiento	~	A
17	Temperatura ambiente	℃	de -10 a 40
18	Aumento de temperatura	K	65

Dibujo del transformador de potencia de subestación

Características de los transformadores de doble división

Distribución térmica mejorada - Dividir el núcleo y el devanado en dos mitades simétricas iguala la generación de calor, reduciendo los puntos calientes y mejorando el enfriamiento, lo cual es importante para un funcionamiento fiable en entornos fotovoltaicos de alta temperatura.
Mejor funcionamiento en paralelo - Cada mitad puede funcionar de forma independiente o en conjunto, lo que permite compartir la carga de forma flexible y permite que el transformador siga funcionando si una sección está fuera de línea, lo que aumenta la redundancia y la disponibilidad.
Transporte e instalación más fáciles - Los componentes más pequeños y ligeros son más fáciles de trasladar a lugares remotos o montañosos, y el montaje in situ es más sencillo, especialmente para estaciones prefabricadas o montadas sobre patines.
Ahorro de espacio y modular - El diseño dividido admite diseños compactos (paralelos o en forma de L), lo que lo hace muy adecuado para subestaciones modulares con espacio limitado.
Menos interferencia electromagnética (EMI) - El flujo magnético y la corriente equilibrados entre las dos mitades reducen el ruido electromagnético, lo que ayuda al cumplimiento de los requisitos de EMC.
Flexibilidad de mantenimiento - A veces, un lado puede desconectarse para inspección o mantenimiento parcial sin detener el suministro de energía, lo cual es valioso para sitios críticos como centros de datos o centros de energía renovable.

Aplicación

Las grandes plantas de energía fotovoltaica utilizan 500 kW como unidad de generación básica, y los inversores de 500 kW son el estándar del mercado. Conectar el inversor a la subestación prefabricada (tipo caja) es un paso crítico en el sistema fotovoltaico, por lo que el diseño debe equilibrar el control de costos con la solidez técnica. Por lo tanto, el transformador de doble división ofrece una solución ideal para aumentar la tensión.

ESPECIFICACIÓN DEL PRODUCTO

kVA	AT	BT	Ancho (mm)	Largo (mm)	Alto (mm)
315kVA	11000V	400V	800	696	1336
500kVA	27600V	480GrdY/277V	1730	2300	1510
500kVA	11000V	415V	1700	1700	1650
750kVA	11000V	433V	1850	1845	1465
1000kVA	14400V	415/240V	1085	1860	1570
1200kVA	13800V	240V	2450	1850	1820
1500kVA	24940V	600V	1800	1880	1895
2000kVA	7200V	600GrdY/346	1766	2680	1982
2000kVA	44000V	600V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3000kVA	11000V	415V	1600	2330	1920
3000kVA	22800V	415/240V	2130	3500	1910
3750kVA	44000V	600V	2240	2650	2700
4000kVA	33kV	600Y/347	2150	3250	2290
5000kVA	34500V	7200V	3780	1850	3450
5000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000V	400V	3520	2820	3470
6800kVA	34500V	800V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270
